步步高AB915D型DVD机死机故障排除

一台步步高Al3915D型DVD机．正常播放20～30分钟便出现画面静止、无声，操作显示屏上保持原正常播放的画面．同时碟片仍继续运转．约1～2分钟后方停下来：若关机重新开机。又可播放30分钟左右．然后重现上述故障。
  AB915D机采用松下DV～5型DVD机芯．首先检查激光头组件部分，拆机用手拨动进给齿轮，光头进出自如、无卡阻之感；通电观察，各电机运转自如。
  再查主板上有关芯片：数字伺服块MN103S26EGA、解码块ES4428F、程序存储块HY29F800TG、数据缓冲存储块HY57V641620HG及外围元器件及传输信号点等均未发现故障(由于缺少电路图纸，仅查了芯片主信号点)，手摸各芯片及工作时也有明显温升。

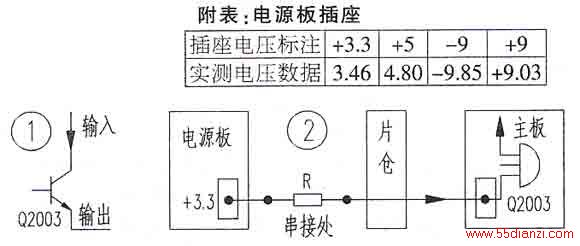

  查电源部分各直流输出插座电压值基本上正常，只是+3.3V为+3.46V(优利德UT55数字表测得，参照别的机型，在许可范围之内)，而-9V为-985V，电压略高，但不属于主芯片的供给电源．其详细数据如附表所示。查主板上各芯片供电端电压为2.69V、3.31V、4.80V，可见2.5V端现为2.69V，有偏高之疑。而2.69V是由Q2003串接降压而来，如图1所示。若将2.69V降为2.5V，其结果会如何呢?分析电路结构，其最简便方法是：将电源板串到主板上的插件连线间接一降压电阻R。经串接电流表测知，机器正常工作时电流为250mA左右．经计算串入0.6Ω电阻后通电测Q2003输人为3.3lv掰i出为2.55v，但连续播放40分钟以后又重现上述故障。看来故障有所改善，可能芯片有硬或软件方面的缺损，再将串接电阻改为0.7Ω．通电测Q2003输入为3.25V，输出为2.49V，如图2所示，重新开机，无论播放多长时间都不停机，故障排除。
  思考：写本文的目的在于——各类数字芯片直流供电都有一个标准点，而且上下偏离值也应在一定的范围，究竟多少值，本人未实验，有待众多高手验证。而数字芯片内集成度高，供电稍高是否有损内部硬件或软件方面及损坏程度如何．本人还不能论断。在机器能正常工作情况下，降低供电电压值，不仅芯片工作温度降低，而且还能防范某些特有故障的发生。
