自制便携式水力发电机

自驾游来到野外，傍晚时支起帐篷．从车后备箱中取出小型水力发电机放进溪流中，哇!LED照明灯亮起来了!赶快给相机锂电充电吧……下面就介绍这款自制的便携式水力发电机。
  发电机采用了自行车专用轮毂发电机，这是一种安装在自行车前轮上的小型发电机，发电机转轴就是车轮的转轴，用于骑行中发电，但它不同于自行车摩电灯。这种发电机的定子是线圈绕组，由磁体构成转子。当磁体随车轮转动时，定子绕组即产生电动势。发电机额定电压6Vm，功率24W(26英寸自行车在15公里/小时速度下的额定参数；若换算成额定转数为2rps，测定负载l5Ω)。

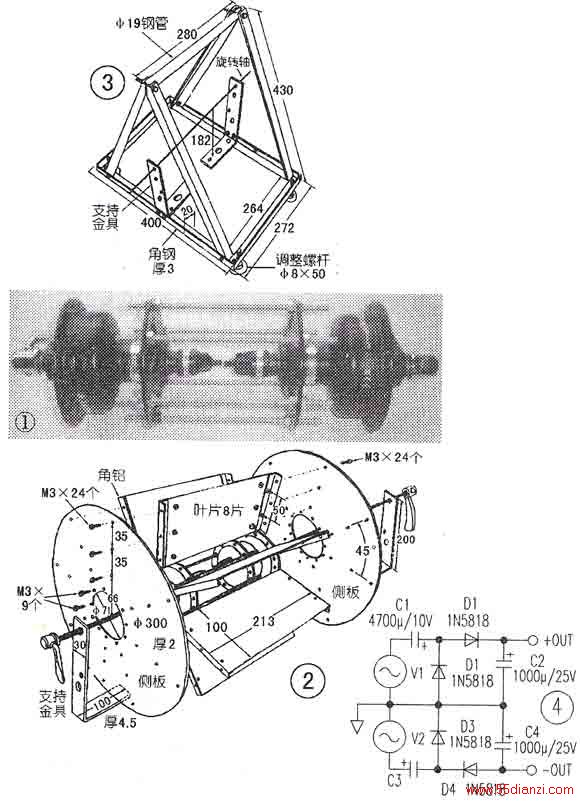

  当水流速度为1m／s时，相当于发电机转速为1rDs，此时发电机在15Ω负载上输出电压约3.3V。为了取得较高的电压，采用了两个轮壳发电机同轴安装．一起旋转．见图叶轮的制作：用厚2mm的铝板加工成φ30cm的两个侧板：再用厚Imm铝板加工1mm×12mm、长lOOmm的角铝16根．用来固定叶片；叶片用厚1mm铝板加工成100mmx213mm的矩形，共8片。叶轮的结构见图2，发电机位于叶轮中心，其转子侧轮壳与φ30cm侧板连接在一起。叶轮支架结构见图3。
  两个发电机的输出接成全波倍压整流，电路见图4。下期将介绍利用这一水力发电机电能的通用电源装置。
