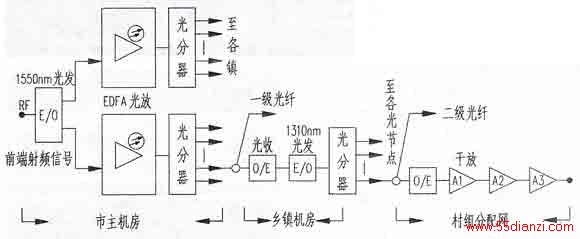

我市的HFC网络结构如附图所示，距市区最远的乡镇有60公里，市主机房采用6mW1550nm光发射机经一级22dBm的EDFA光放大器将信号送至各乡镇接收机房，乡镇机房采用1310nm光发射机将信号传送至各村组光节点。光节点所带干放级联控制在3级以内，以优化系统的C／N、CS0、CTBT等各项指标。笔者现将在维护中遇到的特殊故障及排除实例整理出来，与同仃交流。
[例1]北山片区澜河镇电视信号突然中断，但数据信号正常．而后级的百顺镇电视信号正常。却无数据信号。
用光功率计测机房光接收机输入尾纤无功率显示，检查主机房，确认信号已经发出，故障只能在光链路部分。用0TDR(光时域反射计)在市机房检测，显示在11.6公里处光纤断点。依据施工图纸计算，恰好此处有一帽式接线包，分析可能是此处光纤熔接不良。打开接线包发现光缆固定夹未旋紧，光缆可旋转抽动，估计因此而折断部分纤芯。处理好后找到并剪断通往该镇纤芯，测量仍无入射光功率。难道是0TDR测量不准确?仔细分析得出：一是OTDR测量数据存在一定的误差，尤其线路越长误差越大；二是光缆里面的纤束是缠绕着保护钢丝呈螺旋型伸延．测得的纤芯距离应比光缆表皮标称距离要长。断定故障在此之前。在此处用OTDR测得故障点果然在前方198m处。施工人员上杆后摸到两杆间的一处光缆表皮有‘弹孔，系人为打鸟所致．恰好击断通往上述两镇的部分纤芯，重新熔接好两处光纤，所有信号恢复正常。
[例2]墟镇各村电视信号雪花噪波点严重，无法收看，而镇所在地的信号正常。
该镇人口较少，面积不大，信号由镇机房一光接收机接收市送来的光信号后直接供给。镇所在地信号正常，说明主光链路正常。各村光节点信号则由一台l3lOnm光发射机供给。测一光节点输入光功率为-1.2dBm，接收机输出电平为98dBpμV属正常范围。怀疑故障在光发射机，该机型号为RFOT-7508，其面板显示的各项指示数据均正常，更换该机后，故障排除。
此例故障说明：在日常维护当中，不能仅凭面板显示的数据来判断发射机的性能好坏，应通过仪器实际测量。曾有一台RFOT-75044mW故障机，面板显示为“LDOutputPower：4.2mW=6.3dBm”正常．而用光功率计实测只有1.35dBm，更换后信号恢复。
[例3]一光节点辖区电视信号时而正常，时而微弱。几天后信号全无。
在光节点测光信号微弱，在镇机房法兰盘架上对该信号法兰头和尾纤用酒精棉球清洗后，光功率为-1.25dBm，恢复正常，但接入接收机后仍无射频信号输出，接收机电源指示灯正常，其右侧的光功率等级信号灯不亮，判断该机光电转换模块损坏。换一接收机，信号指示正常，重新调整输出电平后，故障排除。
[例4]一村部分用户电视信号出现严重交调干扰．部分用户收看正常。
经跟踪同轴电缆线路，发现该村由一干线放大器统一供给信号．信号正常的用户由放大器的主输出口0UT输出，而出现交调干扰的用户则由另两路桥接口BR输出，用带有图像显示的场强仪分别测OUT和BR口，电平均正常，但BR口有干扰。分析电路，该干放的0UT口信号由飞利浦模块BGE788放大后输出，两路BR口由飞利浦BGY785A模块放大输出，判断此模块性能不良。更换BGY785A后，全村电视收看正常。
