当IC1用+5V供电而IC2输出-3V时,产生电荷泵最小输出电压(1.5V),对应代码为80(十进制)。电荷泵仅吸收0.6mA电流并能产生Vcc±2倍的输出电压,当输入在1.5V至6V变化时可产生±3~±12V输出(正或负输出可同时使用)。主电源可低至2.7V,此时可产生最高负压稍高于 -5V,对应最小代码为140(十进制)。
如要关断电源只须向DAC 写零。DAC 自身具有耗电1uA 的停机方式。为使系统在脱离停机时可靠启动,写入DAC 的数据应保证电荷泵具有最小2V 的供电电压。另外,如果微控制
器带有PWM(脉宽调制)输出则可省去DAC。例如,你可以采用270Ω /3.3μF 的低通网络对20kHz 的PWM信号滤波,产生一个可调整的Vcc供给电荷泵。注意为控制器的端口管脚必须具有足够的电流输出能力,以便在供出所需电流时不产生过大的电压降。如果不行,则需采用CMOS缓冲器或反相器如74HC04对其进行缓冲。

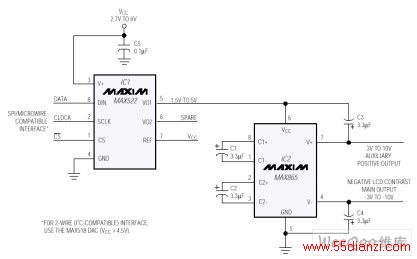

图1. 由一个8位、串行输入D/A转换器控制反相、倍压型电荷泵够成的可调负电源
