三电平逆变器的SVPWM控制策略

　　（b） 三电平线电压波形

　　（c） 滞环控制的磁链轨迹

　　（d） 中点电位的波形

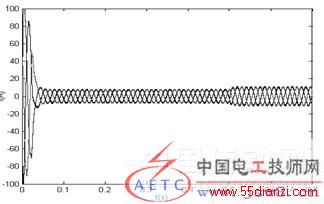

图5　基于SVPWM的三电平逆变器仿真结果

5 结论

　　本文提出的基于三电平的SVPWM调制技术通过优化开关矢量及其作用时间，有效降低了开关损耗，减少了交流侧的谐波畸变率，提高了变频调速系统的输出电压和母线电压的利用率。采用SVPWM控制时，逆变器输出线电压基波最大值为直流侧电压，这比一般的SPWM逆变器输出电压提高了15%。

参考文献：

　　[1] 刘凤君.多电平逆变技术及其应用[M].北京：机械工业出版社,2007.

　　[2] 李永东,肖曦,高跃.大容量多电平变换器-原理∙控制∙应用[M].北京：科学出版社，2005.

　　[3] 丁文鹏，洪乃刚.一种三电平逆变器参考电压矢量区域判断的新算法【J】.安徽大学学报，2007，（1）：72-75.

　　[4] 宋文祥，陈国呈，武慧.～种具有中点电位平衡功能的三电平空间矢量调制方法及其实现[J】.中国电机工程学报，2006，26（12）：95-100.
