图9从0.5V起调的稳压电路
图101～35V可调输出稳压电路
CW7800系列的最大输出电流为1.5A，若要求稳压源的输出电流大于1.5A时，必须采取扩展输出电流的方法，可以采用外接功率管的办法来解决，但必须注意的是这种三端集成稳压器，不能用NPN型晶体管来扩展电流，而只能采用PNP型晶体管，若必须采用NPN型晶体管时，应当用1个PNP型晶体管与它接成复合形式。

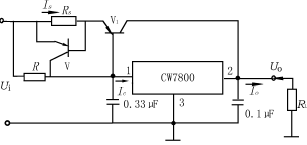

图11是大电流输出的稳压源实例。该电路不仅有扩展输出电流的功能，同时对外接扩流晶体管V1提供过流保护，当有过电流发生时，RS上的电压降增大，使晶体管V2导通，由于V2与电阻R并联，使晶体管V1的基极与发射极之间的电压降低，使V1基流减小，从而使扩流晶体管V1输出电流减小或截止，起到过流保护作用。
过流保护采样电阻RS的选择
RS=Ube2/IS，（9）
式中Ube2——晶体管V2的基极与发射极间的电压；
IS——被限制的电流值。
图11大电流输出稳压电路
可以近似地认为IS=IO－IC，若选取IOIC，则IS≈IO，上式可写成
RS≈Ube2/IO。（10）
需要指出的是由于采用外接扩流管，会对集成稳压器的稳压精度有影响。
2.5恒流源电路
用三端固定输出集成稳压器可以组成恒流源电路。此时集成稳压器本身工作于悬浮状态。图12是一种恒流源电路实例，接在集成稳压器输出端和公共端之间的电阻R=R1＋R2，决定了恒流源的输出电流IO，从图中可知，流过电阻R的电流
IR=Uo1/R。（11）
为了取得较高的效率，应选取标称输出电压低的集成稳压器来组成恒流源，在图12中采用了CW7805。
若电阻R1为1个可变电阻器，就可以组成输出电流可调的恒流源，为防止可变电阻器调到零时造成集成稳压器输出端短路，在电路中串入小电阻R2。R2值的选择应保证在R1调到零时集成稳压器的输出电流小于其所允许的最大输出电流值，即
R2≥Uo1/Iomax。（12）
图12输出电流可调的恒流源电路
3集成稳压器的选择
在选择集成稳压器时应该兼顾性能、使用和价格几个方面，目前市场上的集成稳压器有三端固定输出电压式、三端可调输出电压式、多端可调输出电压式和开关式4种类型。
在要求输出电压是固定的标准系列值，且技术性能要求不是很高的情况下，可选择三端固定输出电压式集成稳压器。比如选择CW7800系列可获得正输出电压，选择CW7900系列可获得负输出电压。由于三端固定输出电压式集成稳压器使用简单，不需要做任何调整，价格较低，应用范围非常广泛。
在要求稳压精度较高且输出电压能在一定范围内调节时，可选用三端可调输出电压式集成稳压器，这种稳压器也有正和负输出电压以及输出电流大小之分，选用时应注意各系列集成稳压器的电参数特性。
多端可调输出电压式集成稳压器，例如五端型可调集成稳压器，因它有特殊的限流功能，可利用它组成具有控制功能的稳压源和稳流源，它是一种性能较高而价格又较便宜的集成稳压器。
单片开关式集成稳压器的一个重要优点是具有较高的电源利用率，目前国内生产的CW1524、CW2524、CW3524系列是集成脉宽调制型，用它可以装成开关型稳压电源。
4使用集成稳压器的注意事项
（1）不要接错引脚线，对于多端稳压器，接错引线会造成永久性损坏，对于三端稳压器输入和输出接反，当两端电压差超过7伏时，有可能使稳压器损坏。
（2）输入电压不能过低，输入电压Ui不能低于输出电压Uo和调整管的最小压差（Ui—Uo）min以及输入端交流分量峰值电压Up三者之和，即Ui>Uo＋(Ui－Uo)min＋Up,否则稳压器的性能将降低，纹波增大。
（3）输入电压也不可过高，不要超过Uimax，防止集成稳压器损坏。
（4）功耗不要超过额定值，对于多端可调稳压器，若输出电压调到较低电压时，防止调整管上压降过大而超过额定功耗，为此在输出低电压时最好同时降低输入电压。
（5）防止瞬时过电压，对于三端稳压器，如果瞬时过电压超过输入电压的最大值且具有足够的能量时，将会损坏稳压器。当输入端离整流滤波电容较远时，可在输入端与公共端之间加1个电容器（如0.33μF）。
（6）防止输入端短路，如果输出电容CO较大，又有一定的输出电压，一旦输入端短路，由于输出端的电容存储电荷较多，将通过调整管泄放，有可能损坏调整管，所以要在输入与输出端之间连接1个保护二极管，正极连输出端，负极连输入端。
（7）防止负载短路，尤其对未加保护措施的稳压器而言更要注意。
（8）大电流稳压器要注意缩短连接线和安装足够的散热器。
