防止电容补偿容量不当造成线损升高

安装补偿电容器提高线路功率因数的目的之一是可降低线路损耗，可是如果投入补偿电容器的容量不合理，使线路的功率因数不在最佳范围内运行，不但达不到降损的效果，还可能会使线损升高。

对感性负载进行合理的电容补偿，由于容性电流能抵消负载电流中的感性分量，可以使线路电流比负载电流小。如果投入补偿电容容量不合理，可能会造成线路电流比负载电流大。因为线损与电流的平方成正比，所以判断投入电容器后线损是降低或者是升高，可以通过比较投入电容器之后线路电流和负载电流的大小来确定。若线路电流比负载电流小时线损降低，若线路电流比负载电流大时线损升高。

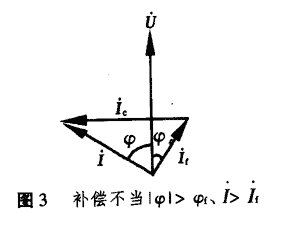

图1所示是对感性负载进行补偿的电路，根据克希荷夫第一定律，线路电流等于负载电流与电容电流之和，即。图2是电压、电流向量图，滞后电压相位角φf，超前相位角90°。从图上可以看到φ<φf ，,投入电容器后线损降低了。若保持已投入电容器的容量不变，即不变，逐渐减少负载，随之逐渐减少，和φ都会发生变化。当负载减少到一定程度时会出现图3所示的电压、电流向量，超前相位角,φ，|φ|>φf投入电容器后的线损反而升高了。如果将负载全部退出，则，，显然，升高的线损全是由于投入电容器而造成的。上述这两种造成线损升高的原因，前一种是投入电容器容量不当，后一种是不应该投入电容器。如果在投入补偿电容器时同时投入能根据功率因数自动投切电容器的装置，就可以使线路的功率因数保持在最佳值范围，防止由于电容器补偿容量不当造成线损升高。


图1　对感性负载进行补偿的电路





一些执行功率因数调整电费的计费计量点只安装一台带有防倒装置的无功电能表计量用电者实用无功电量(感性无功电量)时，而用电者由于对电容补偿的原理缺乏了解或者是出于对自身利益的考虑往往把自动投切电容器的装置退出运行，甚至在安装补偿电容器时就没有安装这种装置，而一直把补偿电容器并联在线路上。使负载较轻或者负载全部退出，电容量过补偿向电网倒送无功电量时，无功电能表不转。这样就有可能出现由于投入补偿电容容量不当造成线损升高。

向用电者指出由于电容量补偿不合理产生的负面作用，还可能产生危害，造成设备损坏。宣传《功率因数调整电费办法》中"凡装有无功补偿设备且有可能向电网倒送无功电量的用户，应随其负荷和电压变动及时投入或切除部分无功补偿设备"的有关规定。并且根据《电能计量装置技术管理规程》中对"执行功率因数调整电费的用户，应安装能计量有功电量、感性和容性无功电量的电能计量装置"的规定，和按《功率因数调整电费办法》的要求"在计费计量点加装带有防倒装置的反向无功电能表，按倒送的无功电量与实用无功电量两者的绝对值之和，计算月平均功率因数?quot;促使用电者自觉的采取措施保持线路的功率因数在最佳值范围，安装自动投切电容器的装置，将已装好的装置投入运行，防止出现由于电容补偿容量不当造成线损升高的情况发生。
