2.3 控制系统参数的整定
主控微机向控制卡发送PID参数，看给定的参数是否符合控制系统的要求，该过程需用参数整定实现。参数整定的主要任务是确定Kp、Ki、Kd及采样周期T，比例系数Kp增大，使伺服驱动系统的动作灵敏、响应加快，而过大会引起振荡，调节时间加长；积分系数Ki增大，能消除系统稳态误差，但稳定性下降；微分控制可以改善动态特性，使超调量减少，调整时间缩短。通常的方法有扩充临界比例度法和扩充响应曲线法，以及归一参数整定方法。这几种方法源于使用齐格勒-尼柯尔斯（Ziegler-Nichols规则）〔4〕，通常可认为交流伺服系统的模型为一阶带有延迟环节的模型（带滞后的一阶环节）：

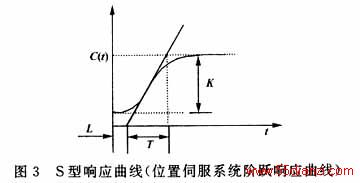

式中的一阶响应特征参数K、L和T可以由图3所示的S型响应曲线提取出来。求取这些参数对实际系统并不困难，可以通过对系统进行阶跃输入激励，得到响应曲线，再根据曲线求出其特征参数。于是可由Ziegler-Nichols整定规则得到：
数字系统中采样周期的选择与系统的稳定性密切相关。一方面要满足香农定理，即ωs≥2ωmax，实际系统输入及反馈的最大频率ωmax难以测定，另一方面采样周期并没有一个精确的计算公式，只能根据工程应用按经验规则选取，对于机电控制系统，要求较短采样周期，通常为几十毫秒。
3 结论
对于交流位置伺服控制系统而言，采用基于PC机的开发平台，用常规的PID调节器进行控制，只要参数整定适当，加之系统的机械精度（运动轴、齿轮、电机丝杠传动化）控制在一定误差范围内，电气控制精度（编码器脉冲）就可得到提高，鲁棒性强，可以在很多场合达到较高精度位置控制的要求。
参考文献
1 郭庆鼎，王成元.交流伺服系统. 北京：机械工业出版社，1998
2 罗慧，尹泉等.基于PC机的交流传动控制算法开发平台设计. 电气自动化，2001（4）：19
3 董谦，谢剑英.运动控制系统中PID调节器设计. 电气自动化，2001（6）：23
4 何克忠.计算机控制系统. 北京：清华大学出版社，1995
