摘 要：大同第二发电厂500／220 kV联络变压器（下简称联络变）检修后，投入运行时发生了由于联变零差保护极性接反而造成联络变掉闸及500 kV失灵保护误动作。事后经过认真分析研究，查出了掉闸原因，并制定了防范措施。
1 事故经过

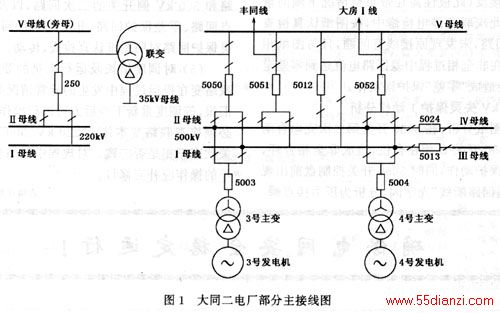

1999年1月11日，大同第二发电厂5／2联络变检修工作结束，并于22时23分用5050开关对联络变充电，退220 kV母差保护，22时31分用250开关合环。合环后联络变有功负荷120MW、无功160 Mvar，联络变220 kV侧电流三相基本平衡，约500 A。除250开关红灯不亮外，未见其它异常。经断电保护人员检查，发现250开关B相合闸位置继电器未吸合，立即派人到250开关就地检查B相开关辅助接点。22时37分联络变“零差”保护动作（未见其它光字）。5050及250开关掉闸。在复归“零差”保护动作信号后，22时45分，用5050开关再次对联络变充电时，联络变“零差”保护再次动作，同时550 kV失灵保护Ⅰ动作（550 kV失灵保护盘Ⅰ有5050开关气压低闭锁动作信号灯亮），使得5050开关、5013开关、5012开关和5004开关掉闸，550 kVⅠ母解列，4号机组掉闸。后查250开关A、C相在分闸位置，B相在合闸位置。手动捅掉B相开关，之后对联络变三相进行色谱检查，未见异常，23时15分，4号机并网。1月12日5时18分，合5050开关；5时19分，合250开关。主接线见图1。
2 原因分析
2．1 联络变第一次掉闸的原因分析

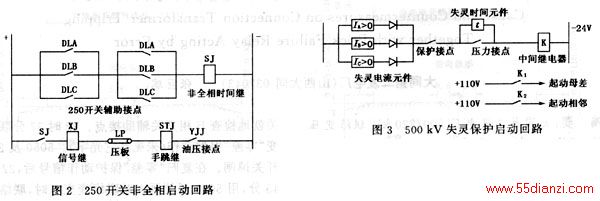

22时31分，250开关合闸后，由于开关的辅助接点不好（红灯不亮），使开关在合闸位置时的开接点和闭接点的位置不对应，当检查辅助接点时有可能闭接点闭合，使得非全相保护动作，使得250开关和5050开关掉闸。非全相保护启动回路见图2。
2．2 联络变第二次掉闸的原因分析
由于22时37分联络变掉闸时，盘前仅有“零差保护”光字，所以认为此次掉闸是由于零差保护误动而造成的。检修人员联系运行人员用5050开关再次对联变充电。22时45分，当运行人员用5050开关对联变再次充电时，由于250开关的B相在22时37分掉闸时，辅助接点转换不好，使得B相开关未掉闸，而此时合5050开关时，联变B相有负荷电流而A、C相没有，导致联变零差保护再次动作，同时由于5050开关“Ⅰ组控制回路断线”光字闪，而启动500 kV失灵保护Ⅰ动作，致使5012、5013和5004开关掉闸。之后退联变零差保护。
2．3 零差保护动作分析
经1月15日在运行中用负荷电流方法检查零差保护交流回路，发现联变公共绕组CT二次回路极性接反（此极性需在带负荷情况下测向量核实。在此次联变停电检修中，按图纸认真检查CT二次回路，未发现原接线有问题，且与图纸相符）。所以在非全相过程中差回路电流达到零差定值时，就会造成“零差”保护误动作。
2．4 500 kV失灵保护Ⅰ动作分析
根据图纸分析，在5050开关第二次充电合闸时，由于250开关B相在合位，造成非全相合环，而使零差保护动作，同时5050开关控制盘前出现“Ⅰ组控制回路断线”光字闪，分析为压力接点瞬时闭合（待联变停电后核查），而启动失灵保护，从而零秒启动母差保护动作跳闸，见图3。
3 防范措施
（1）在联变合环带负荷前，应将“差动”、“零差”保护退出运行。根据《继电保护及电网安全自动装置检验条例》14．2、14．7规定：对新安装的或设备回路经较大变动的装置，在投入运行以前，必须用一次电流和工作电压加以检验，未经检验的，不能正式投入运行。但在发电机起动及变压器充电前，应将其差动保护投入使用，在一次设备运行正常拟正式带负荷之前，再由运行值班员将差动保护退出工作，然后由试验人员利用负荷电流检查差动回路的正确性。
（2）加强检修人员的检修质量，做到修必修好。对整组传动过程中的信号、重要保护光字应做详细记录。
（3）加强对联变及开关运行工况监测、检查，严格监视500 kV西门子开关在分合闸瞬间的压力及有关压力继电器的变化情况。
（4）应结合联变大修，对联变系统的二次回路和500 kV侧开关的二次回路，以及各压力接点回路、零差保护回路、非全相保护回路、启动失灵保护回路对照图纸认真检查、传动。
（5）对调度值长及运行人员的要求：今后对联络变在投运过程中发生的异常情况必须向调度汇报，等调度重新下令后方可进行操作；运行人员必须检查联络变本体及220 kV、500 kV两侧开关状态三相是否一致。对规程中联络变异常情况下的操作应补充修订。
