光导纤维电流传感器

光导纤维电流传感器

点击数:7975 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   经验交流

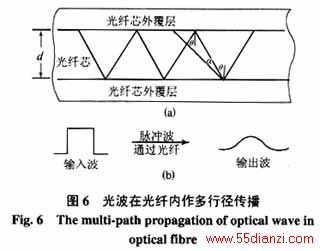

)的光波太多了。显然,在光的波长一定的条件下,其行程与光的反射角是有关的。这就是说,各光波的出发点虽相同,但因各点光波的行程是不同的,因而各光波到达终点的时间波为棱角分明的脉冲波,通过光纤后就变成了平缓波,如图6所示。所以光纤必须是单行程的。文献[1]指出:这种数字光纤,其数字电平能达到辨别要求即行,其容许最长传送的距离约500m

4 结论
1)所有的OCT是以光纤为绝缘并以光信号传递电流信号的。
2)以常规互感器为探头的OCT,其信号以数字方式传递的,对光纤要求较松。而基于法拉第效应原理的OCT的光信号以模拟信号表示的,对光纤的要求较严。
3)常规互感器式OCT,其电源不宜取自互感器有源探头。
4)基于法拉第效应原理的OCT是当前研究的热门。

参考文献

[1] Adolfson et alEHV series capacitor banka new approach to platfom to ground signalling, relay protection and supervison[J]IEEE Trans on Power Delivery1989(2)1369-1378
[2] 李芙英,纪昆,臧金奎.基于DSP的光电式电流互感器的实用设计[J].电网技术,200226(6)
