(6)断路器偷跳的处理问题
对母线无PT的变电站，启动备自投有两种办法：利用进线PT三相电压分别经进线断路器位置触点串连后代替母线PT电压接入和利用断路器位置启动备自投。笔者不建议采用断路器位置启动的方式，该方式受直流电源的影响并且单一的断路器辅助触点相对可靠性较差，容易因振动等造成备自投误动作。
(7)合闸过程中投入母联保护问题
对单母线分段接线进线保护，一般短延时跳分段开关，长延时跳进线开关。备用电源投到故障母线上时，必须快速切除故障段母线，减小短路冲击和防止保护越级造成两段母线停电。为此有的厂家生产的备自投装置在合闸过程前中就将母联开关速断保护短时投入，这样当备用电源投到故障母线速断保护时就会快速切除。这种设计相当于母联保护双重化，对防止事故扩大有积极作用，但备自投必须引入母联电流，其接线和逻辑复杂，实际运行动作表明该方式的相对可靠性差。我们认为，如果站内可以利用母线保护或母线后备保护(如主变复合电压闭锁过流等)出口触点闭锁备自投，则不必增设母联速断；如果不便利用母线保护或母线后备保护(如主变复合电压闭锁过流等)出口触点闭锁备自投，则必须考虑合闸过程中投入母联保护来避免事故扩大。
(8)备用电源的PT断线监视功能
备用电源的线路PT断线或保险熔断将使检有压条件为假，造成备自投启动后自投失败。因此，备用电源线路PT断线监视功能十分重要。原理上发生三相PT断线或只装设单相PT时，断线与对侧停电只依靠检验电压是不能区分的，所以应同时监视PT二次回路的空气开关辅助触点，但从根本上来讲应加强PT二次回路的可靠性。
(9)多级备自投的配合问题
当系统中存在多级备自投时，应考虑各级备自投间的关系。原则上高电压等级、高可靠性、影响面大的备自投先动作，低电压等级的、低可靠性、影响面小的备自投按躲过上级备自投整定。但是，低电压等级线路事故率高，在可靠性要求很高的情况下，为了缩短延时，笔者主张各备自投可以同时动作，并且从运行方式上考虑避免多级备自投顺序自投。例如：昆明供电局1999年世界园艺博览会的场地供电工程中，有220 kV变电站进线、220 kV变电站110kV母线、110 kV变电站进线、110 kV变电站35 kV母线、用户35 kV进线、380 V母线备自投共六级备自投。按照常规配合，380 V母线备自投将延时6 s动作，这对连续供电造成极大影响。因此，采取110kV到380 V全部分列运行，全部采用桥开关备自投方式，这样任何一个电压等级故障，下级所有备自投同时动作，只要4级备自投中任何一套备自投动作成功，均可以在1～2 s内恢复供电。
3 备自投自适应功能的实现

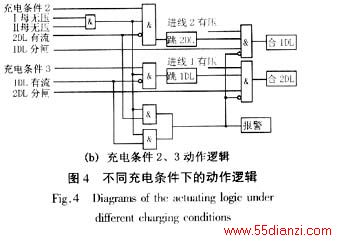

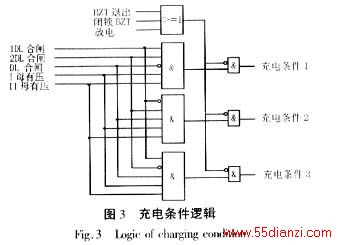

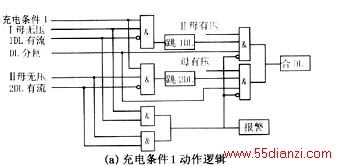

备自投的动作逻辑与变电站的运行方式密切相关，传统备自投在运行方式调整后人员必须现场改动联线或整定逻辑控制字。随着大量变电站采用无人值班，给运行增加了大量的工作，备自投根据系统运行方式变化自动选择适当的动作逻辑已经成为必要的功能。从原理上讲，只要引入有关的全部开关状态自动识别当前运行方式，启动相应的充电条件即可。在目前微机备自投的基础上针对不同运行方式准备多套自投方案是可行的。以内桥接线为例(接线如图1)，装置对应桥备自投和进线备自投运行方式启动不同的充电条件(如图3)，采取不同的动作逻辑(图4)：
充电条件1：桥自投1DL、2DL合闸，进线Ⅰ、Ⅱ各供一段母线，桥开关DL分闸热备用。
充电条件2：进线2主供，进线1热备用，1DL分闸，2DL合闸。
充电条件3：进线1主供，进线2热备用，2DL分闸，1DL合闸。
对其他接线方式下的备自投原理也可以类似处理，例如：扩展内桥接线的旁路断路器备自投；线路、变压器组接线的母线相邻备自投；单母线分段接线的分段备自投等。
4 结束语
备自投是保障电网安全、供电可靠的重要装置，微机技术的发展运用，为我们实现更高可靠性、更灵活的智能型备自投成为可能。备自投的逻辑简单，但应用中涉及的元件和系统因素较多，如何不断提高备自投的动作成功率和可靠性，仍然需要不断总结经验，对各种问题深入研究，提高可靠性，保证电网安全运行。
参考文献
［1］DL400－91继电保护和安全自动装置技术规程［S］．能源部，1991．
［2］DL／T526－93静态备用电源自动投入装置技术条件［S］．电力工业部，1993．
［3］王凤华，黄海．列西变110 kV系统备用电源自投方案研究［J］．电力自动化设备，2000，20(6)：53－55．
［4］崔家佩，孟庆炎，陈永芳，等．电力系统继电保护与安全自动装置整定计算［M］．北京：中国电力出版社，1999．
［5］电力系统稳定计算暂行规定［Z］．能源部，1987．
［6］要焕年，曹梅月．电力系统谐振接地［M］．北京：中国电力出版社，2000．
