1.2 110～220 kV线路直线杆绝缘子片数

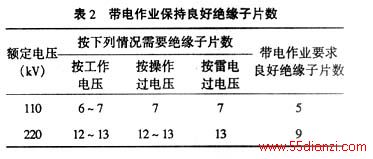

在一般的非污秽区和海拔1 000 m以下的线路上使用X－45绝缘子的片数和带业作业时需要保持良好绝缘子的个数，见表2。
1.3 对空气间隙的要求规定

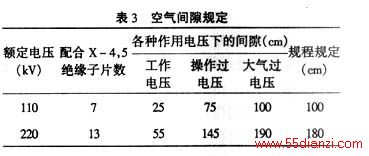

线路的空气间隙规定，是按大气过电压的情况来决定的，见表3。
1.4 220 kV线路上可能出现操作过电压幅值及概率
操作过电压发生在电网内部由于“操作”引起的过渡过程中。操作过电压在220 kV直接接地系统中，最高达3.3倍的运行相电压。据有关资料统计，可能出现的幅值和概率如表4。
2 在220 kV线路上带电作业安全条件
进行带电作业保证人身安全是最重要的。为此必须满足以下几个条件。
1) 天气晴好，无雨、雾、冻、冰、雪和雷，风力和气温符合规程要求；
2) 带电工具和线路绝缘水平符合规程要求；
3) 安全距离符合规程要求；
4) 作业人员的技术水平符合操作规程的规定；
5) 在作业时应与调度联系，停用重合闸。
3 带电更换低值绝缘子串的技术措施
220 kV耐张绝缘子串(2×14片)中有6片零值绝缘子，只有8片完好，实际上降到110 kV线路的绝缘水平，随时都可能在操作过电压的情况下发生闪络事故。应及时进行处理，停电更换绝缘子，将造成重大经济损失，直接损失日电量将达百万kW·h。带电进行更换，技术条件不能满足作业安全的需要(绝缘子良好个数小于9)，为了线路正常运行，又要保证带电作业人身安全，研究采取了四点技术措施。
1) 在工作相的相邻塔上(电源侧)，装上便携式保护间隙，如图1所示。
2) 在作业点绝缘子串的两端部加装铝合金板作操作人员的屏蔽保护，改善两端的电场均匀程度，提高工作点的放电电压。
3) 在天气晴好无雷电的情况下进行，并尽量与调度申请在作业期间系统尽量避免“操作”，以防止引起的过电压。
4) 采用中间电位法进行操作，作业人员与可能出现的放电点保持一定的距离(05 m)。同时在操作期间与调度配合并停用重合闸。采取以上几项特殊技术措施，即可弥衬由于良好绝缘子个数不符合安全规程要求可能造成的不安全现象。保证工作中的人身安全，相对地提高线路的安全运行水平。
4 更换低值绝缘子串的方法步骤
更换绝缘子的方法是采用中间电位限压移位法。
操作步骤如下：
1) 首先与调度联系停用重合闸，并要求在此时间内避免系统中的刀闸操作。
2) 在工作相上的相邻塔上挂上保护间隙，以将可能的放电点从作业点转移到此处。
3) 在作业点处清扫绝缘子，以提高有限的几片绝缘子的绝缘水平。

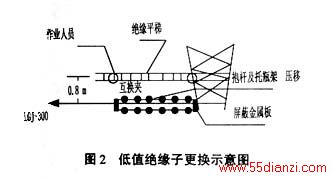

4) 在横担端部适当位置装上绝缘平梯和轻型绝缘抱杆式托瓷架，如图2所示。
5) 在绝缘平梯上分别装上两端的屏蔽金属板，以改善电场的分布，提高其放电电压。
6) 相应地安装好前后卡具和紧线拉杆，并固紧。
7) 用工具取掉带电端弹簧销，将碗头和绝缘子的球头分开。然后取掉接地端的销子。
8) 利用托瓷架将绝缘子串吊起转向横担处，换下零值绝缘子。
9) 将换好的绝缘子串恢复原位，联好金具。
10) 依次拆除工具，工作结束，与调度联系恢复重合闸，恢复正常运行状态。
5 安全注意事项
带电更换低值绝缘子串，从上述分析和所采取的技术措施是安全可靠的，实施是简单可行的，所获得的经济效益是显著的，但在具体实施中，应注意以下几点：
1) 要作好技术准备，作业方法要进行模拟试验，并熟练的掌握其操作步骤和技术，塔上作业人员安全技术等级不得低于5级。
2) 保护间隙的放电间隙与低值绝缘子串的放电电压要正确配合，并进行绝缘配合放电试验，经模拟实际情况加压试验(14片绝缘子串中有7片零值和0.7 m间隙组合试验)加U50%及330 kV(210／4 100μS)50次，全部间隙放电。
4) 塔上作业人员要保持可靠作业位置(与带电体并旁位置)，保持与可能放电点一定距离。
5) 作业人员应穿上有耐弧性能和通流大的屏蔽服，并戴上深色防护眼镜。
6) 安装屏蔽金属板时，注意短接绝缘子。
7) 其它按规程严格执行。
6 带电作业的安全评价分析
常规带电更换绝缘子的方法是等同绝缘法(即带电工具绝缘水平=线路绝缘水平)，这是安全可靠的。这项更换低值绝缘子串的方法，是在线路低绝缘的情况下进行的，用的是差异绝缘限压移位法(即线路上带电工具绝缘＞线路绝缘＞保护间隙绝缘水平)，经分析试验和实践证明是安全可靠的，对人身安全可以说是100%的可靠，对线路安全运行构成了一种人为的不安全因素，绝缘水平由33倍相电压降为20倍，可能会增加线路的跳闸率，但由于带电作业时间较短(最多1 h左右)，又加上系统此刻操作的可能性很小，所以出现过电压的可能性也是极小的。故不会影响线路的正常运行。
1) 此项作业禁止在雷雨情况下(包括作业区附近20 km内)进行的，可排除出现外部过电压(850 kV峰值)的威胁。
2) 此法规定在系统无操作或者无重大操作(如投切大型空载变压器或长距离空载线路)，所以出现最高内部过电压3.3倍的机率为零，即使有这样的操作也只有0.14%的概率出现
13.3倍的幅值。一般出现2.0倍的过电压概率较高，这也是估计最坏情况。带电作业时间较短，系统操作的时间更短，同时的概率是极小的。所以出现过电压的可能性是很小的。
3) 操作点处的绝缘水平人为地提高了，相邻塔处的保护间隙人为降低了绝缘水平，把假想来的高电位在操作点加以限制和转移到了保护间隙处，又减少了作业点放电的可能性。
4) 在作业点加装屏蔽金属板，改善了电场分布，相对提高了此处放电电压，同时又增加了一层屏蔽保护。
5) 通过低绝缘子串(7片零值)与0.7 m保护间隙的组合试验，加压330 kV操作波50次放电试验，全是间隙放电，证明保护间隙的保护作用和动作可靠性。
从上述几点分析看，此项作业方法是安全可靠的，可在一定范围内推广应用。
