由于大电流发生器和保护测试仪是两个完全独立的试验设备，首先应确定对二者之间电流与电压的相位关系，试验时以电源电压相位为基准，调节保护测试仪电压电流之间的相角，测得测试仪输出电流与电源电压之间的相位始终保持一个固定值，而测试仪输出电压与电源电压的相位刚好是试验仪所设定的相位角，且随着保护测试仪相位角变化而变化，其次再对大电流发生器电流与试验电源电压相位进行测试，发现其相角固定保持不变。
通过以上试验，证明大电流发生器与测试仪器组合一套保护传动试验的方案是可行的，即保护测试仪对保护装置加入故障电压，大电流发生器对保护装置加入故障电流。
如果时间不同步将导致故障电流与故障电压不能同时加入保护装置，无法保证整组试验的正确性。因此在时间同步配合上，我们通过三种方法进行了比较，发现只有一种方法可行。
⑴ 、方法一：室内室外用对讲机实现同步配合，进行传动试验
将室内测试仪调至到故障前状态，室外大电流发生器升流至故障电流断开电源，通过对讲机喊话同时加入故障量。通过现场试验，大电流发生器与继电保护测试仪配合，能够实现距离及零序方向保护从一次加电流二次加电压进行整组传动试验。但时间配合实现同步确实困难，进行了20次试验，只有两次成功，成功率为10%，这种方案工作效率太低不可取。

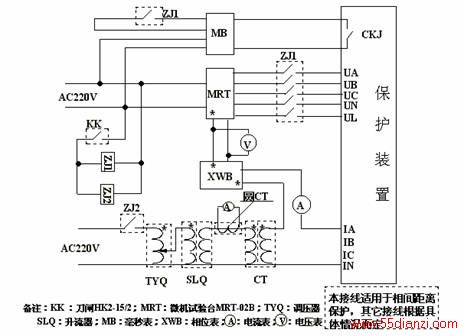

⑵、方法二：利用刀闸及接触器控制回路实现同步配合，进行传动试验。如图1所示。
图1 利用刀闸及接触器控制回路实现的同步配合
图中所示小刀闸ZJ1在控制室，ZJ1是控制保护试验仪的电压回路，但ZJ2在设备区，即CT
