电子系统设备经常会受到外界瞬时过电压干扰，这会影响用户设备稳定运行，严重时甚至会造成设备损坏。雷击就是一种很常见的过电压现象，全球每天大约有8百万次雷击发生。
雷暴天气，使不少电子设备受损，经历了雷暴损害电子设备之害，很多人为防雷防浪涌保护方案发愁。最常见的电子设备危害不是由于直接雷击引起的，而是由于雷击发生时在电源中感应的电流浪涌引起的，所以我们这里讨论的雷击主要指的是间接感应雷。
由于安防设备通常是安装在室外露天环境中，它会极易受到雷击，会严重危害安防系统的安全工作，所以安防系统一定需要一个完善的防雷防浪涌方案。
在安防设备上的RS-485、Ethernet、POE等端口，TE公司都有一系列完善的雷击保护方案。RJ45/POE端口广泛用于安防，视频监控以及智能电网等工业系统，用以实现系统内的数据，视频传输，流量控制，以及通过总线供电的实现。由于安防以太网工作环境的严苛，对于RJ45/POE端口的电磁兼容的雷击浪涌防护必不可少，通常接触到的客户对于交换机的以太网端口的雷击电流防护高达4KV甚至更高的6KV 10/700us 浪涌电流保护能力。基于如此高的端口浪涌防护需求，TE基于1000M RJ45/POE端口的典型解决方案如图1所示，该方案可以实现高达6KV的10/700us浪涌防护能力。

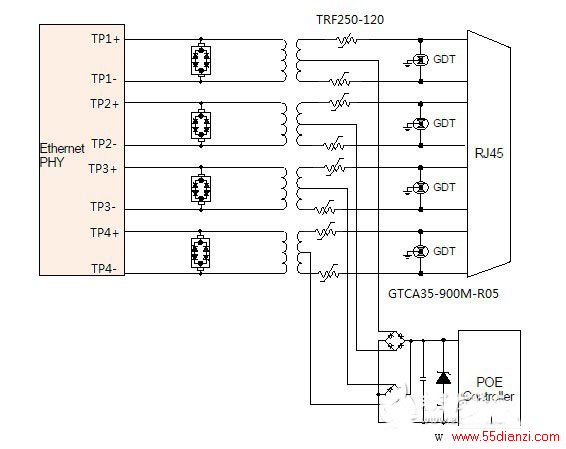

图1 TE关于RJ45/POE端口的解决方案
此外，RS-485总线标准是安防系统设备上应用最为广泛的物理层协议之一。RS-485的主要特点：支持远距离传输，长达4000英尺;双向信号差分传输，提高信号的噪音抑制能力，并且允许一条总线上可以挂接多个发射器和接收器，信号传输为宽范围电平-7V~+12V。基于RS-485电性能参数，其典型高浪涌防护等级的解决方案为两极防护，其中第一级可采用TE电路保护部门的GTCS25-900M-R05用于旁路大部分的雷击电流，中间采用TRF250-120起到第一级和第二级保护的耦合器件;而第二级保护则可以采用钳位电压更为精确的TVS或crowbar模式的thyristor，将浪涌电压残压降至最低范围。图2为TE应用于RS-485端口的典型应用解决方案。
