我国电站自动化从上世纪80年代末开始。目前随着自动化技术、计算机技术的逐渐成熟,各大系统集成商面对业主需求和市场竞争,紧跟系统技术发展潮流,开发新的系统,应对客户在自动化程度、功能、可靠性以及开放程度上的更高要求。

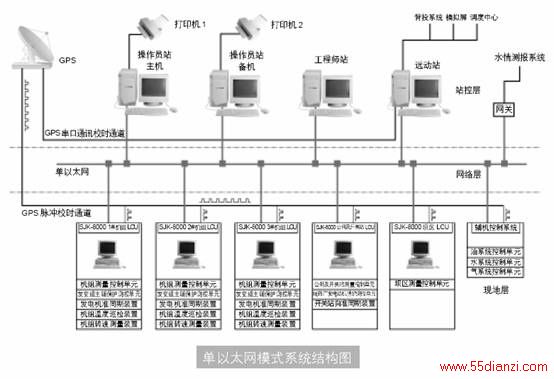

系统架构

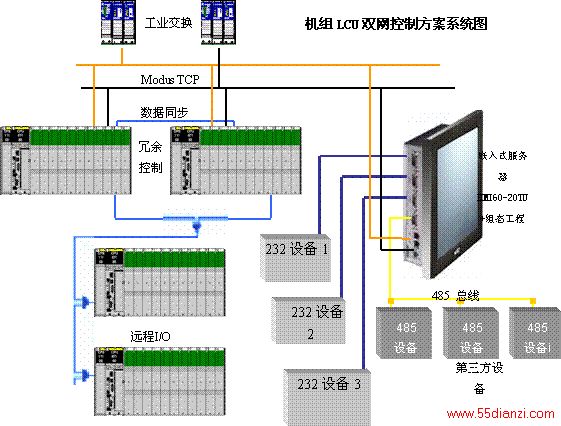

嵌入式服务器HMI60-20TU可作为主站从电量采集装置读取有用数据;也可以串连接其他厂家智能装置(励磁、调速器、温度巡检等);同时,嵌入式通讯服务器具有双网卡,支持双网冗余,而且,通过ModbusTCP可以与PLC的网络口建立连接,监视当前机组单元的所有信息,并能下发各种控制以及调节命令。
系统分系

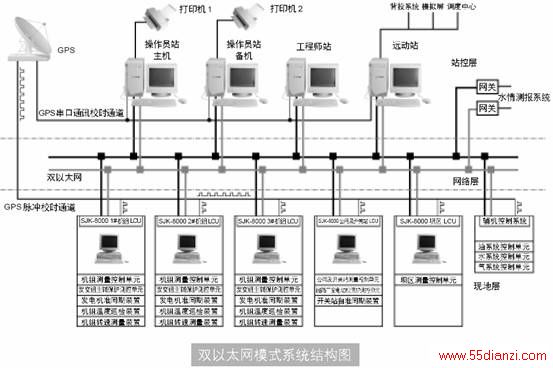

1)、双网冗余的实现方法:我们使用Modicon Quantum Unity热备系统实现双PLC热备控制,同时每个plc配备两个NOE以太网模块,每个plc的以太网模块和一个交换机形成一个网络,这样,我们从系统图中可以看到,已经形成了两个相互独立的网络。通过嵌入式服务器HMI60-20TU的双网卡,我们可以达到双网冗余:MODICON QUANTUM Unity 热备系统可以实现网址的自动转换,我们只要判断两个网络是否正常,如果正常,选择主网进行PLC进行监控,否则,副网监控。如果双网有问题,报警。
2)、嵌入式服务器HMI60-20TU具有四个串口,可以LC整体运行。

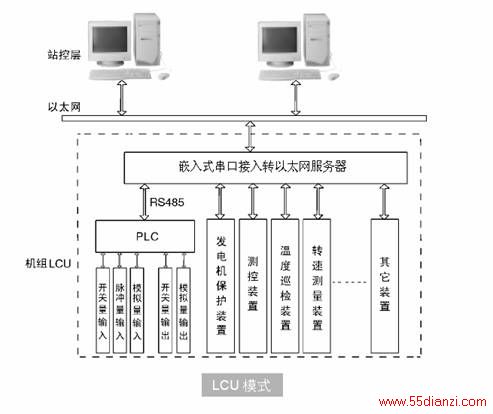

系统架构
一体化工控机TPC-TC33可作为主站从232/485设备读取有用数据,比如励磁、调速器、温度巡检等。同时,一体化工控机TPC-TC33具一个以太网通讯口,而且,通过ModbusTCP可以与PLC的网络口建立连接,监视当前冗余控制机组单元的所有信息,并能下发各种控制以及调节命令;当然,也可以和嵌入式通讯服务器连接,和第三方的设备进行数据交换。
系统分系
1)、Modicon Quantum Unity 热备系统实现双PLC热备控制可以实现网址的自动转换,一体化工控机TPC-TC33有一个以太网口,通过modbus TCP协议,监控PLC。同时,一体化工控机TPC-TC33有两个串口,可以接收232/485设备的参数。所以,一体化工控机TPC-TC33可以做master主站,控制和协调 232/485设备与PLC工作。
2)、一体化工控机TPC-TC33的以太网口,可以做slave分站modbus TCP通讯,也就是我们可以将一体化工控机TPC-TC33看作一个带modbus TCP通讯的子设备,并通过工业以太网总线,使用modbus TCP协议,接受嵌入式通讯服务器的监控。
1)、嵌入式服务器HMI60-20TU特点:

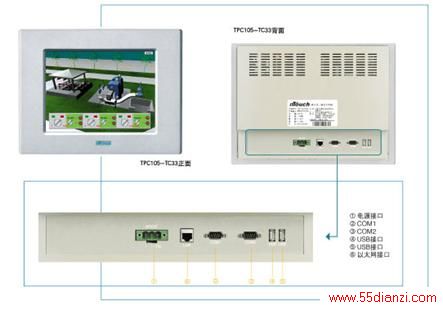

2)、一体化工控机TPC-TC33是一套以嵌入式低功耗CPU为核心(主频200 MHz)的高性能嵌入式一体化工控机。特点:
1、基本I/O分析:
DI/O:300~400;
AD/DA:几十个。
1、嵌入式服务器HMI60-20TU软件工程。
2、一体化工控机TPC-TC33嵌入式组态。
1、方案1(推荐):
型号描述数量公开报价优惠价合计1TPC-TC33一体化工控机+MCGSE1 2LCU单网软件单网控制工程组态1 合计:2、方案2(可选):
型号描述数量公开报价优惠价合计1HMI50-20TU嵌入式服务器+WinCE系统1 2LCU单网软件单网控制工程组态1 合计:1、方案1(推荐):
型号描述数量公开报价优惠价合计1HMI60-20TU嵌入式服务器+WinCE系统1 2LCU双网软件单网控制工程组态1 合计:2、方案2(可选):
型号描述数量公开报价优惠价合计1HMI50-20TU嵌入式服务器+WinCE系统1 2LCU双网软件单网控制工程组态1 合计:本文关键字:水电站 电力配电知识,电工技术 - 电力配电知识
