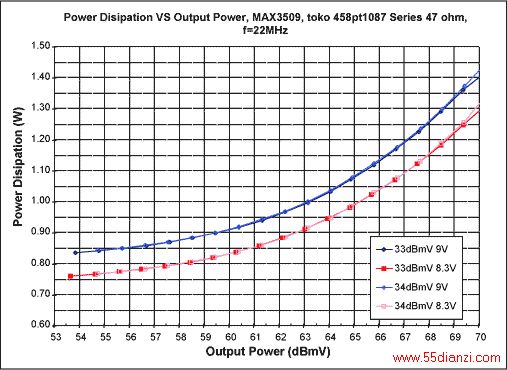

图10.图11表明采用V
CC = 8.3V供电时可节省功率100mW。

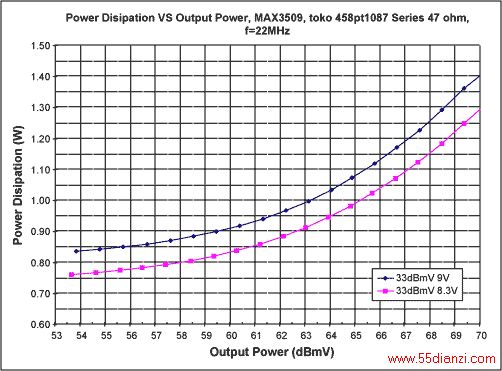

图11.图12表示采用V
CC = 8.3V时可节省功率100mW。

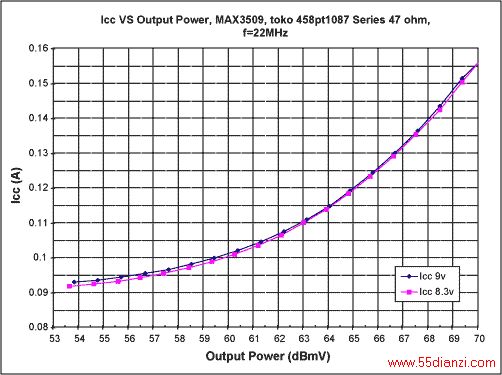

图12.图13表明V
CC的微小变化并不影响I
CC。
图13. 结论
MAX3509能够克服耦合器损耗(参阅图4)并符合DOCSIS规范的功率标准。此方案的构建包括以下步骤:
- 利用1:2输出变压器提高输出电压6dB。
- 在底板上添加具有适当热阻的导热层。使MAX3509能够在安全工作区内吸取足够的电流保证较高的线性工作范围。
- 为提高线性工作范围,将输入驱动降至+33dBmV以内。
- 为保证线性特性,输出功率降至+67dBmV。
- 增加串联输出阻抗,限制MAX3509的功率损耗。
附录
JEDEC热量测试板规范摘要(JESD51-7)
本说明中给出的热量测试板描述与Maxim IC的应用非常吻合。
- 材料: FR-4
- 电路板层: 2层信号线(正面和背面)和2层平面(内部)
- 成型厚度: 1.60 +/- .16mm
- 金属厚度- 正面和背面 : 2 oz.铜(.070mm成型厚度)
- - 2层内平面: 1 oz.铜(.035mm成型厚度)
- 绝缘层厚度: 0.25mm - 0.50mm
- 板尺寸: 76.20mm x 114.30mm+/-0.25mm每侧封装尺寸小于27mm
元件面布线设计: 引线需布在外侧使测试器件位于线路板中央。从封装边缘的引出线至少延长25mm。对于0.5mm或间隔更宽的封装,引线宽度应为0.25 +/- 10%。对于较宽间隔的封装,引线应等于引脚宽度。引线模式和引线端点需符合JESD51-7中的规范。
背面布线设计: 以过孔终止的元件面引线可能通过引线或导线(22 AWG或更小, 铜线)与连接器的边缘相接。JESD51-7规范中对不同尺寸导线的电流限制作了明确规定。
电源面和接地面: 除采用绝缘清除模式外,电源面和接地面必须保持完整。且电源面和接地面不能出现在连接器边缘9.5mm以内。其它要求参见JESD51-7中的详细说明。
