1 引言

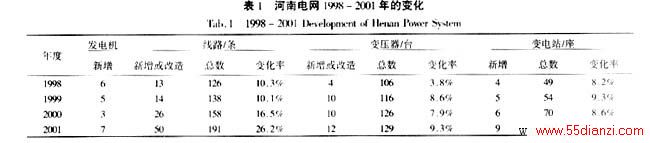

近几年来，河南电网的发展十分迅速，表1是1998年以来河南电网主要的变化情况。
随着电网的不断扩大，继电保护整定计算的任务也越来越繁重。而随着电力体制改革，保护科的人数由1996年的10个人减到目前的8个人，每个人的工作量都大大增加了。这促使我们进行深入思考，能不能在不违背规程的条件下对整定计算进行一些简化。
目前国内220 kV以上系统的继电保护整定计算一般都遵循国家电力部1994年12月批准、1995年5月开始实施的《220～500 kV电网继电保护装置运行整定规程》。1994年以前国内的保护以整流型和晶体管型为主，有一些集成电路保护，微机保护开始推广。对于整流型和晶体管型保护来讲，阻抗继电器实现起来非常复杂，所以，大部分厂家的产品只有相间距离保护，没有接地距离保护。因此，规程上虽然有接地距离保护的计算，但是实际中接地距离保护并未得到充分的应用。近几年，随着微机保护的普及，河南电网已实现了线路保护微机化，接地距离保护已经普遍应用。接地保护的普遍应用，给整定计算增加了很大的工作量。
实际上在一些功能上，接地距离保护和零序保护类似；在整定计算上，接地距离和相间距离相近。根据接地距离保护的这些特点，可以对继电保护整定计算进行一些有益的简化。我们主要从三个方面对整定计算工作进行了简化：取消零序Ⅰ段、简化零序Ⅳ段计算、统一相间距离保护和接地距离保护。
2 取消零序Ⅰ段
2．1 线路参数对零序保护和接地距离保护的影响

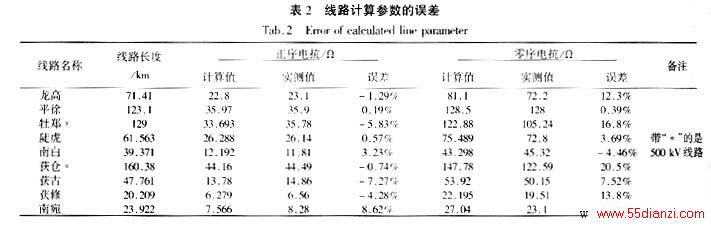

在接地距离保护没有得到普遍应用时，对接地故障，零序保护有其不可替代的作用。但线路零序参数的不准确会给零序保护的计算增加一些不确定因素，因为零序Ⅰ段的动作是不带延时的，这些不确定因素的影响很可能会导致零序Ⅰ段的误动。通过多年来的对比，只要提供的线路长度、杆塔结构和线路型号误差不大，计算的线路正序参数与实测参数的误差较小(基本上不超过10％)，而计算的零序参数与实测参数的误差较大。表2是一些实例。
计算的线路零序参数误差较大的主要原因在于不同地质条件对零序参数的影响无法在零序参数的计算中得到精确的反映。另外，根据文献的分析，500 kV线路地线采用的分段绝缘设计会造成零序参数在地线绝缘间隙击穿时和不击穿时呈现不同的数值。
虽然下发了有关文件，要求基建时必须提供线路的实测参数，但是由于种种原因，实测参数往往不能及时得到。而且大部分老线路没有实测数据，不可能把这些线路停下来进行参数测试。对于500 kV线路，由于在试验时线路中流过的电流不足以把地线绝缘间隙击穿，因此获取相关的零序参数难度更大。
目前的短路计算程序在对零序互感的处理上，不可避免地都存在着忽略和简化。
这些因素造成零序电流的计算存在较大的误差，这种误差对零序后备保护的影响相对要小一些，因为零序Ⅱ、Ⅲ、Ⅳ段带有延时。而零序Ⅰ段是瞬动的，一旦越级，肯定误动。为了防止零序Ⅰ段误动，现在有些省采用增大可靠系数的办法，但是可靠系数取多少没有统一的标准。而且，如果可靠系数取得过高，对于一些不是很长的线路来讲，零序Ⅰ段在出口故障也无灵敏度，这样就从根本上失去了保护的作用。
接地距离保护用的是IA＋K·3I0［2］，零序参数对它的影响体现在补偿系数K上，K＝(Z0－Z1)/(3 Z1)［2］，因此零序参数的误差对接地距离保护的影响要小得多。
2．2 零序Ⅰ段和接地距离Ⅰ段的保护范围
零序Ⅰ段保护的保护范围不固定，当系统方式变化较大时，保护范围变化也较大。在计算零序Ⅰ段的方式下，零序Ⅰ段保护范围可以达到全线的70％～80％，但在常见方式下，零序Ⅰ段保护范围要远远小于70％，甚至只有不到10％，最严重的时候，在保护出口故障，故障零序电流也达不到零序Ⅰ段的动作值。
接地距离Ⅰ段可以保护线路的70％，这个范围比较稳定，基本不受系统方式变化的影响。
微机线路保护对接地距离保护有特殊考虑，有的采用四边形特性，有的在R方向上有一定的补偿。因此在Ⅰ段范围内发生经过渡电阻的接地故障，接地距离在R方向上的动作范围要明显大于仅反映电流的零序电流保护，所以接地距离Ⅰ段的抗过渡电阻性能比零序Ⅰ段好。
2．3 主保护对各种故障的反映

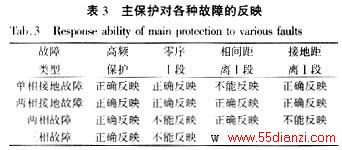

常用的线路主保护包括高频保护、零序Ⅰ段、相间距离Ⅰ段、接地距离Ⅰ段，表3是各种主保护对保护范围内的各种简单故障的反映情况。
从表3可以看出，零序保护能反映的故障，接地距离都可以正确反映。
本文关键字：暂无联系方式电力配电知识，电工技术 - 电力配电知识
2．4 主保护的动作时间
目前河南省内用的最多的
