XXX公园公共广播系统方案

第一节、 项目概况
公园位于河边,长2000米,宽约50米(入口处与出口处面积较大--见CAD附图),公园左边是宽约100米的河,公园右边是车水马龙的马路,公园像一条带状位于河与马路的中央。
第二节、广播要求
1． 广播室设在入口处,离公园出口处有2000米远,所有控制设备\\功放放在广播室.
2． 已预埋一根2000米长的PE25线管,由于上面浇了水泥路面\\铺了大理石:不能再铺设另外的线管,音响信号线、控制线只能从这根管子通过,别无他法。但220V电源线可就近接通。
3． 大功率音响15个:要求外观美观\\防雨\\大功率,最好是200W以上,100米宽的河对岸都听得到!并要求有立体声。
4． 要求能寻呼、能无人值守.
第三章、系统设计依据及设计原则
第一节、系统设计依据
公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。
执行的主要规范内容包括：
GB50116-98《火灾自动报警系统设计规范（摘录）》
GJG/T16-92《民用建筑电气设计规范》
GB/T50314-2000《智能建筑设计标准》
《民用建筑电气设计规范》
《调音台基本特性测量方法》 GB9003
《电工电子产品基本环境试验规则》 GB2421/22/23.1/23.2
《电网电源供电的家用和类似一般用途电子及有关设备的安全要求》
《工业企业通信接地设计规范》 GBJ－79-85
《工业企业通信设计规范》 GBJ42-81
《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000
第二节、系统设计原则
先进性和可扩展性：
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。同时必须便于日后系统的扩展和升级。 Hizone完全能满足这些，故无须考虑。
安全性和可靠性：
   公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核的关键条件之一。
  科学性和规范性 ：
    公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。

第四章、公园工程系统设计说明
公共广播系统主要提供背景音乐、业务广播和报警广播等。
背景音乐：为上饶公园公共场所在日常生活中播放舒缓、优雅的音乐体现公园内的优美环境。
业务广播：则是为上饶公园提供业务呼叫、日常广播、宣传介绍等功能。
报警广播：当消防中心监测到有火警时，提供开关量给广播系统，广播系统便可自动报警。
第一节、系统结构
本系统采用Hizone数字公共广播系统，系统为总线式结构，根据系统的实际功能及结合相应的使用要求，本系统设计时将综合作为一个功能区。各功能区的各分区均使用这条总线布线，为便于现场施工，系统允许在适当的地方使用中继器进行分支。系统充分考虑到了施工的简便性。
由于本数字公共广播系统主机端设备没有功率限制，可根据需要随时在终端自由扩展，而不需重新布线，十分方便。
具体可结合下面系统图查看

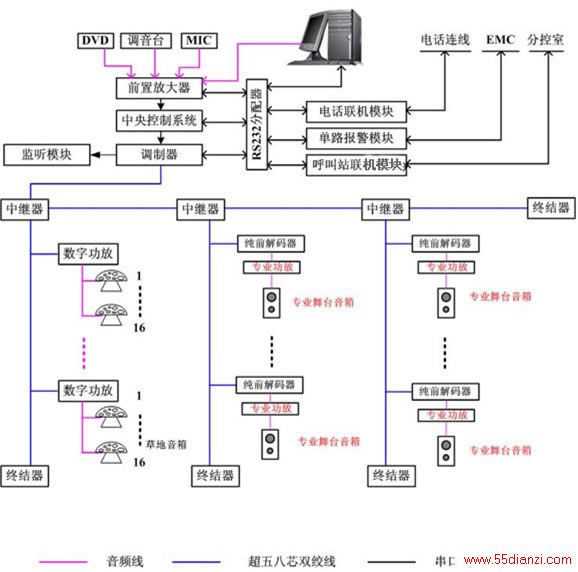

  系统拓扑图（见附件CAD布线图）
插图:



第 二节、系统分区
分区工作为软件进行，可任意分区，重复分区，也可根据甲方要求随时调整。故在前期可不需考虑分区问题，而在实际使用时根据需要随时调整分区。原则上为便于管理，相同功能部分作为一个区。
第三节、设备选型
3.1.主控端设备：
主要有卡座（调谐器）等音源设备（电脑硬盘内存可储大量音源节目）
电脑主机                P4 多媒体控制软件    HZ-V3.3S
数字化前置放大器        HZ3001P 单路报警模块      HZ3005A-1
电话广播联机模块        HZ3004T RS232分配器      HZ300ER-16
中央控制系统            HZ3000D-1 调制器            HZ300BR-1
呼叫站联机模块          HZ300AD 呼叫站            HZ300AKM
监听模块                HZ3009S-1
3.2. 扬声器的选配
广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。本方案中公共广播区域的的本底噪声约为48~52 dB，考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，也不应把本底噪声估计得太低。椐此，作为一般考虑，不妨大致把本底噪声视为65~70dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在80~85dB以上。
鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：
  SPL = LM +10 lg P – 20 lg r   dB       （1）
据此，我们结合实际情况来选配：
20W草地音箱
3.3. 功率放大器的选配
广播功放的重要指标是 额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：
P = K1•K2•ΣP0
P — 功放设备输出总电功率（W）
P0 — 每一分路（相当于分区）同时广播时最大电功率
      P0 = Ki•Pi
Pi — 第i分区扬声器额定容量
Ki — 第i分区同时需要系数：
      服务性广播客房节目，取0.2 ~ 0.4
      背景音乐系统，取0.5 ~ 0.6
      业务性广播，取0.7 ~ 0.8
      火 灾事故广播，取1.0
K1 — 线路衰耗补偿系数：1.26 ~ 1.58
K2 — 老化系数：1.2 ~ 1.4
     椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。 但是，所有公共广播系统原则上应能进行灾害事故紧急广播。因此，系统须设置紧急广播功放。根据‘规范’要求，紧急广播功放的额定输出功率应是广播扬声器容量最大的三个分区中扬声器容量总和的 1.5倍，至于广播功放的其他规格，取决于广播系统的具体结构和投资。
公共区采用相应功率的数字功放作为驱动
系统具备良好的扩展性，可按要求随时增加终端，而不用再增加系统主机控制设备，在增加时也只需就近将总线延长，将需增加的设备挂接到总线上即可，使得以后的扩容极为简单，费用也极低。
第四节、系统功能说明
1． 背景音乐的播放功能
通过对主控电脑的操作，可方便实现整个系统任意音源的全体广播，所有音源可通过电脑实现任意切换。将每天不同时段需要播放的音乐和区域通过系统编程，事先设定好，即可实现全天候自动广播，无需专人值守，完全做到全自动化的控制。音乐源可以是存放于电脑中的各种音乐，可以是CD、卡座等播放出的音乐。
2． 业务呼叫功能
可以对各个单独分区、群组分区或全部分区进行通知，公告或寻人广播。分区工作为软件进行，可任意分区，重复分区。
3． 火灾紧急广播功能
通过报警模块可以与消防系统进行联动，一旦发生警讯（火警信号等），系统将自动切换到报警广播，（就算终端音控开关已关闭，也能保证报警信号通过）播放事先录制好报警广播内容。也可通过麦克风进行手动强插报警功能，整个广播系统消防报警广播优先级别为最高，确保发生意外事故时系统能停止所有广播节目进行消防广播。
4． 定时广播功能
系统定时音乐源可由计算机提供，可方便实现按天、星期、季度或年来进行系统定时，真正做到一年365天，每天n次播放不同时长不同音乐的定时，可定时进行上下班、用餐、休息铃声（或音乐铃声），定时播放广播体操音乐。
