导带印制时应尽量采用高目数的印制网，以便使线电流达到均衡。应选用电流噪声系数较小、性能稳定性较好的电阻浆料和导带浆料，保证不会因为工艺参数的因数带来新的干扰。
尽可能地加粗地线，若地线过细，接地电位则随电流的变化而变化，致使电路的信号电平不稳，抗噪声性能变坏。

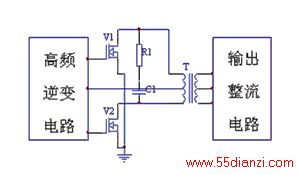

图3初级吸收网络
②采用金属全密封结构进行封装
屏蔽有两个目的，一是限制内部辐射的电磁能量泄漏出，二是防止外来辐射干扰进入该内部区域。其原理是利用屏蔽体对电磁能量进行反射、吸收和引导。为了抑制开关电源产生的辐射，电磁骚扰对其他电子设备的影响，可完全按照对磁场屏蔽的方法来加工金属外壳，然后将金属外壳与系统的机壳和地连接为一体，就能对电磁场进行有效的屏蔽。
4地线设计技术为降低接地阻抗，消除分布电容的影响而采取平面式或多点接地，利用一个导电平面作为参考地，需要接地的各部分就近接到该参考地上。为进一步减小接地回路的压降，可用旁路电容减少返回电流的幅值。在低频和高频共存的电路系统中，还应分别将低频电路、高频电路、功率电路的地线单独连接后，再连接到公共参考点上，如果有可能最好设计地线层。
为减小变压器漏感的影响，采用初、次级交叉绕制的方法，并使其紧密耦合。尽可能采用罐型磁芯。由于罐型磁芯可以把所有的线圈绕组封在磁芯里面，因此具有良好的自我屏蔽作用，可以有效地减少EMI。

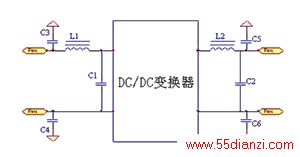

图2输入输出滤波电路

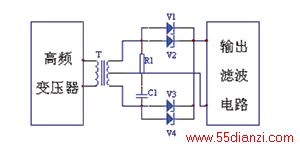

为吸收上升沿和下降沿产生的过冲，并有可能造成的自激振荡，在初、次级电路中增加R、C吸收网络，以减少尖峰干扰。在调试时须仔细调整R、C的参数，确保电阻R1的值在30～200Ω，电容C1的值在100～1000P之间，以免影响变压器的效率。
②功率开关管
由于功率管工作于高频通断开关状态，将产生电磁干扰EMI。当开关管流过大的脉冲电流时，大体上形成了矩形波，含有许多高频成分。由于开关电源使用的元件参数（如开关管的存储时间、输出级的大电流、开关整流管的反向恢复时间）均会造成回路瞬间短路，产生很大短路电流。
凡有短路电流的导线及这种脉冲电流流经的变压器和电感产生的电磁场都可形成噪声源。开关管的负载是高频变压器，在开关管导通的瞬间，变压器初级出现很大的涌流，造成尖峰噪声。这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。因此，须采取以下措施。
