PolySwith元件动作保护特性分析

PolySwith元件动作保护特性分析

点击数:7255 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   电子技术
PolySwitch自恢复保险丝是美国瑞侃(Raychem)公司生产的一种新型元件,由聚合物掺加导体而制成。聚合物基导电复合材料中往往具有正温度系数(PTC)效应,即材料的电阻随温度上升而增大,并且在聚合物的熔点附近急剧增大,具有热敏开关特性。

PolySwitch元件在过电流情况下温度急剧上升,电阻迅速增大,将回路电流降到足够小,电路如同开路,从而使电路受到保护。当过电流消失时,PolySwitch元件的温度降低,电阻恢复常态,以允许电路正常工作。由于PolySwitch元件具有自动恢复的特性,通常情况下无需更换,与传统的保险丝相比具有很多优点,因此在民用和工业领域得到广泛应用。

PolySwitch元件是非线性元件,且对环境温度敏感,不同的应用范围要选用不同的元件。选用PolySwitch元件的通常方法是采用查表法,其手续繁杂,精度不高。本文分析了PolySwitch元件手册中给出的动作保护特性曲线,根据其特点建立了PolySwitch元件动作保护特性的数学模型。经实验验证及曲线比较,证明根据该数学模型绘制的仿真曲线与PolySwitch元件手册中给出的动作保护特性曲线形态一致,且与实测数据基本吻合。

PolySwitch元件的动作保护特性

PolySwitch元件有多种系列产品,其产品特性各不相同。以常用的RXE系列元件为例,其20℃时的电气特性如表1所示。
表1 RXE系列元件20℃时的电气特性


表1中各符号的含义如下:
IH:20℃环境温度下的最大工作电流
IT:20℃环境温度下PolySwitch元件启动保护的最小电流
Vmax:PolySwitch元件的最大工作电压
Imax:PolySwitch元件能承受的最大电流
Pdmax:PolySwitch元件动作状态下的最大消耗功率
Rmax:PolySwitch元件未动作前的初始最大阻值
Rmin:PolySwitch元件未动作前的初始最小阻值
由表1可知,该系列元件所能承受的最大电流为40安培,故障时启动保护的最小电流是最大工作电流的2倍。

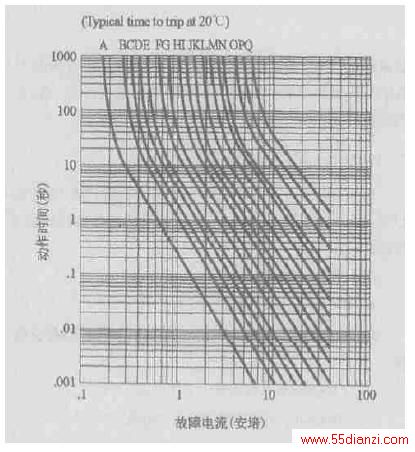

RXE系列PolySwitch元件20℃时的动作保护特性曲线见图1。其中横坐标表示故障电流,单位为安培,纵坐标表示动作时间,单位为秒。两个坐标轴均为对数坐标。图中每一条曲线对应一个型号的元件,构成该系列元件的动作保护特性曲线簇。表2为图1中曲线标号与元件型号的对照表。


图1 RXE系列元件20℃时的动作保护特性曲线

在图1所示的对数坐标系中,每一条曲线都可看作由弯曲部分和直线部分连接而成,两部分的临界点位置随元件型号的不同而不同。由于各型号元件曲线的变化趋势基本相同,建立数学模型的方法也相同。
