Li电池充电器-V充电测试（4）

仿真电路的性能
　　

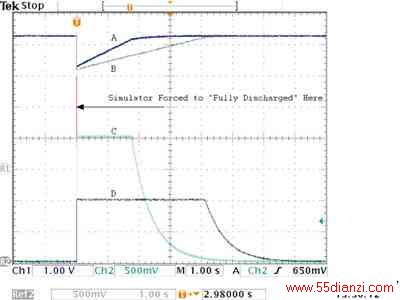

图3为模拟锂离子电池充电至4.2V时获得的典型V-I波形。从图中可以看出两个测试过程：一个是以1A初始快充电流充电(曲线B和D)，另一个是以2A快充电流充电(曲线A和C)。这两种情况下，首先进入CC阶段充电，直到电池电压达到终止电压4.2V。在此之后，电流呈指数衰减，而仿真电池的电压保持不变。充电电流为2A时到达终止电压所需的时间更短，与预期设计相同。然而，请注意，电流加倍不会使充电时间减半，只会使到达CV模式的时间减半，与真实电池负载的测试情况一样。


图3根据图2电池仿真电路绘制出的图形，快速充电波形表明两种条件下电池充电器的工作情况，分别是：CC阶段提供1A(曲线B和D)和2A(曲线A和C)充电电流
　　

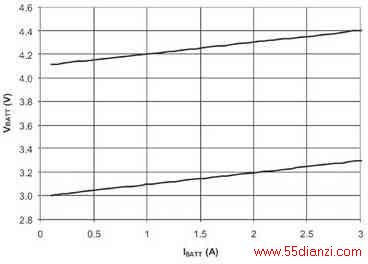

图4为两个不同设置电压：3V和4.1V时的吸电流V-I曲线。两个曲线的动态电阻(用斜率表示)仅仅是由0.100Ω电阻模拟的电池内阻。


图4图2电路在电压为4.1V(上部曲线)和3V(下部曲线)时的吸入电流，两种情况下斜率均代表0.1Ω内阻

由于锂离子电池充电过程需要一小时或更长时间，利用实际负载测试锂电池充电器将非常耗时，而且往往不切实际。为了加快电池充电器测试，本文介绍了一个简单电路，用来模拟锂离子电池。该电路提供了一个不使用实际电池对锂电池充电器进行测试的有效手段。
