小型太阳能供电板的制作方法图解（2）

元器件选择

市售的太阳能电池板的价格普遍较高，但我们没有必要去买很大的太阳能电池板，适中即可。经实测，笔者在本制作中使用的太阳能电池板单个的开路电压可达到4.2V，短路电流可达38mA。整个系统是在万用电路板（俗称“洞洞板”）上搭建的，所以需要准备一块万用电路板。图2是准备好的两块太阳能电池板和洞洞板。电池选用一颗额定电压为1.2V的普通5号镍氢充电电池即可。升压电路可以使用单电池高亮LED手电筒里面现成的升压电路板。笔者就是拆的一支废弃的单电池高亮LED手电筒里面的升压电路板。如需自己做，电感T1用Φ0.4mm的漆包线在Φ8mm的小磁环上分别绕15圈和9圈，小磁环可以从废弃节能灯中拆出，二极管IN5819若找不到可用IN4148代用，C1选用100uF的钽电容，如果没有也可用等值电解电容代替，只是效率稍低一些。



制作过程

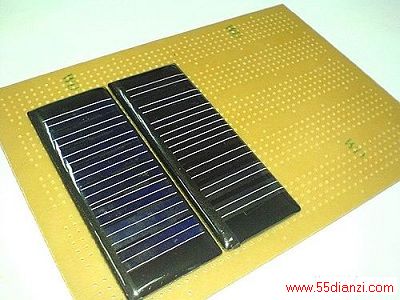

首先剪一小段金属丝焊接在太阳能电池板的两个电极上作为引脚（图3），以便于连接和固定在电路板上。两块太阳能电池板是正极对正极，负极对负极（上面有标识）并联起来使用的，这样可以有效地增强太阳能电池板提供电流的能力。安装好太阳能电池板后如图4所示。
