一种小型探照灯的设计

FP7102芯片设计的小型探照灯，所有元器件安放在1×2．7cm的板子上，制作完成后整个灯可以塞进直径为3cm的管子里，管子长度可以任意长。为了达到应用板小型化，在此设计中使用FP7102芯片作为LED的驱动芯片，电路可靠度高、元件使用精简、整体高效能运作，在应用上有很大的弹性空间，可满足各种功率LED需要。

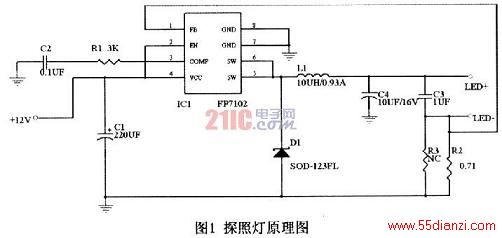

1电路介绍

1．1FP7102芯片

FP7102是一种采用电压控制模式的降压转换IC，用于驱动高功率LED元件，内含2AP-Channel的PowerMOS，低的漏极-源极导通电阻可提升系统整体效率，以及低的回授参考电压0．25V，可降低功率损耗与提升效能，最大占空比可达100％。不同瓦数的LED，电流大小也有所不同，可经由外部电阻来设定电流值；在应用上还可以通过EN脚来做调光控(Dimming)，达到省电模式，IC本身有过电流与过温保护功能。其特色包括：最大输出负载：2A；高转换效率：90％；回授参考电压：0．25V；工作频率：320kHz；最大占空比：100％；过温保护和过电流保护；输入操作电压范围：3．6to25V；提供ON／OFF功能；标准SOP8封装。


引脚描述如表1所示：
