电容器巧作变压器电路

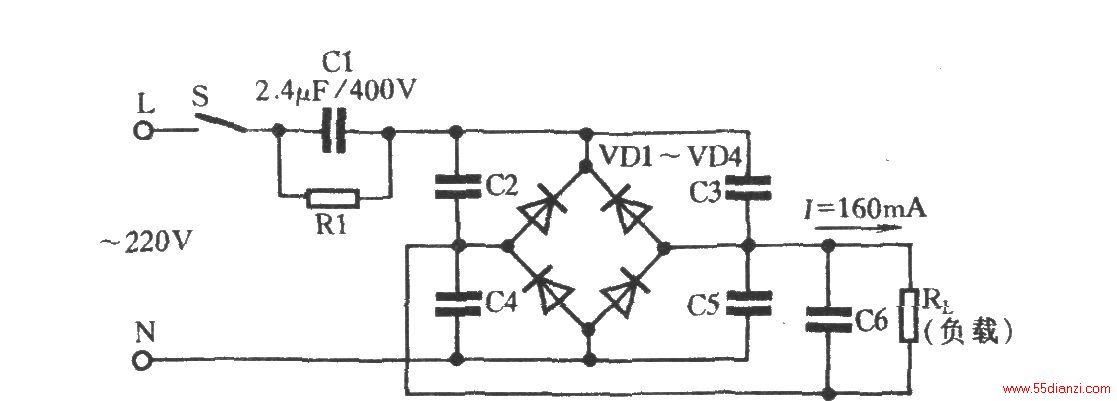

如图是用电容器代替常用的变压器,将市电220V降至整流器所需要的交流低电压电路。在电路中主要由电容器C1降压,耐压值为400V;C1的电容量依据输出电流确定。在220V/50Hz条件下,电容器C1的取值与输出电流按下式估算: C=15I式中:I为输出电流,单位为A;C的单位为μF。 元件选择:C1可用纸介金属膜电容器或纸介油浸电容器,耐压为400V。为了避免电源断开C1上仍有电荷,所以在C1两端跨接了一只1MΩ的泄放电阻R1。电容器C2、C3、C4、C5均为消除调制交流声和其他高频干扰而设置的。C6为滤波电容器,RL为负载电阻器。
