什么是积分电路？

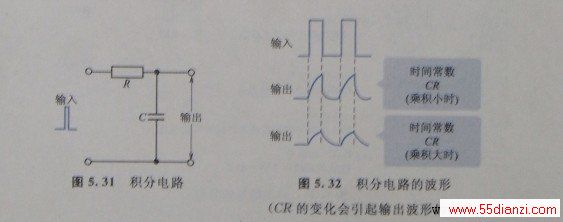

    图5.31所示的电路称作积分电路,是一种RC组合电路,输出为C的两端。

    积分电路的输出波形如图5.32表示.当输入脉冲加载到电容C上时,其充电状态如实反映到输出波形中。这是因为,输入脉冲电压上升时,电容逐渐被充电,输出波形随时间的增长而逐渐增大。

    当电容中积蓄的电荷量达到其电容量时,输出不会再增加,因此保持一个定位。但由于脉冲的宽度通常很小,在输出达到定值之前,脉冲振幅就已变为0,从此时即开始转为放电,而最终变为0。

    积分波形不会像微分波形那样出现朝下的情况,但输出波形根据输入脉冲的宽度、时间常数等不同而变化。
