遥控系统一般由遥控器（发射器）、接收器和中央处理器（CPU）组成。接收器和CPU部分都在家电主机上。遥控器产生不同的编码脉冲，输出各种以红外线为媒介的控制脉冲信号，这些脉冲是计算机指令代码，用来控制中央处理器（CPU）的操作。接收器将收到的红外信号进行放大、限幅、检波、整形后送到CPU,CPU根据不同的信号发出控制信号到相应的控制电路。
遥控器由控制电路、红外线发射部分和按键扫描矩阵三大部分组成：

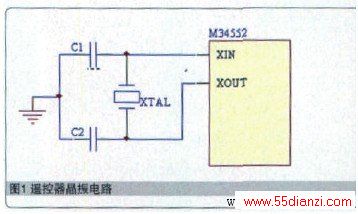

① 控制电路是遥控器的核心部分，我们以M34552单片机为例，振荡电路如图1所示，晶振连接到单片机的XIN/XOUT和XCIN/XCOUT引脚上，以建立振荡；振荡电路送来的信号经过整形、分频等处理，产生了扫描用的控制信号，通过M34552芯片内软件功能实现红外遥控对输出信号的控制。
② 红外线发射部分由晶体三极管提供功率放大，以足够的功率驱动红外线发光二极管，发射出红外线脉冲信号。
③ 按键扫描矩阵由集成电路的扫描输出、输入电路引脚组成横竖交叉矩阵，无键按下时，输入输出互不相连。当某一键按下时，相应的输入口即有信号送达，使控制电路得知哪一个按键被按下，它会发出一种指定的信号来控制功能。
