双臂电桥使用注意事项

在使用双臂电桥时，除了应遵守单电桥的有关规定外，还应注意如下几点：

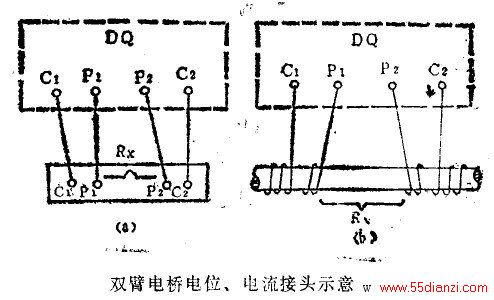

(1)在使用双臂电桥时，连接被测电阻应有四根接线，电流接头与电位接头应连接正确。两个电位接头之间的电阻就是被测电阻Rx之值。不允许将电位端与电流瑞接于同一点上，否则会给测量结果带来误差(如图)。

(2)在选择标难电阻时，应尽量使其与被测电阻在同一数量级，最好满足1/10Rx

(3)双臂电桥工作时，电流较大，所以它的电源容量要大，如用电池，测量时要迅速，否则耗电很快，且容易使被测电阻发热，影响测量准确度。
