1．电路组成

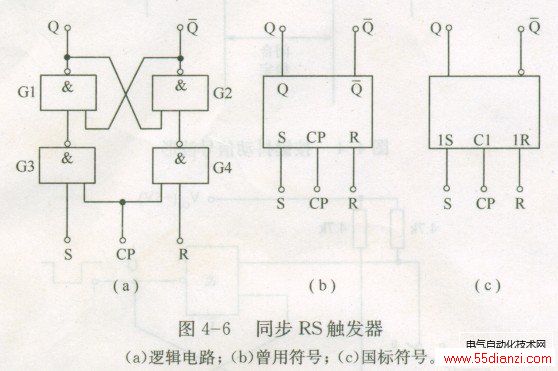

图4-6(a)所示是同步RS触发器的逻辑电路图。与非门Gl、G2构成基本触发器，与非门G3、G4是控制门，输入信号R、S通过控制门进行传送，CP时钟脉冲是输入的控制信号。图4-6(b)为同步RS触发器的符号。
2．工作原理
同步RS触发器的工作原理和逻辑功能基本上与RS触发器相同，不同之处是它的工作过程（翻转）受到CP脉冲的控制，在加入CP脉冲之后，触发器的工作过程将发生一些变化，下面分CP=1和CP=O两种情况进行讨论。
(1)CP=O。由图4-6可知，G3和G4同时受CP信号控制，当CP为0时，G3和G4被封锁，R、S不会影响触发器的状态，即触发器保持原来状态不变。
( 2)CP-1。当CP为1时，G3和G4打开，将R、S端的信号传送到基本RS触发器的输入端，触发器触发翻转。结合基本RS触发器的工作原理，我们可以得到以下结论：
①当R=l，S=O时，与非门G4有两输入端都是1，G4输出0，这就相当于在基本RS触发器的R端输入0，所以，此时同步RS触发器的输出端Q=O，这是置0过程。
②当R=O，S=l时，与非门G3有两输入端都是1，所以输出为0，这就相当于在基本RS触发器的S端输入0，所以此时同步RS触发器的输出端o=i，这是置1过程。
③当R=O，S=O时，这种情况与基本RS触发器相同，同步RS触发器的输出状态不变。
④当R=l，S=l时，这种情况与基本RS触发器相同，同步RS触发器的输出状态不定，同步RS触发器在工作时应该避免这种情况发生。

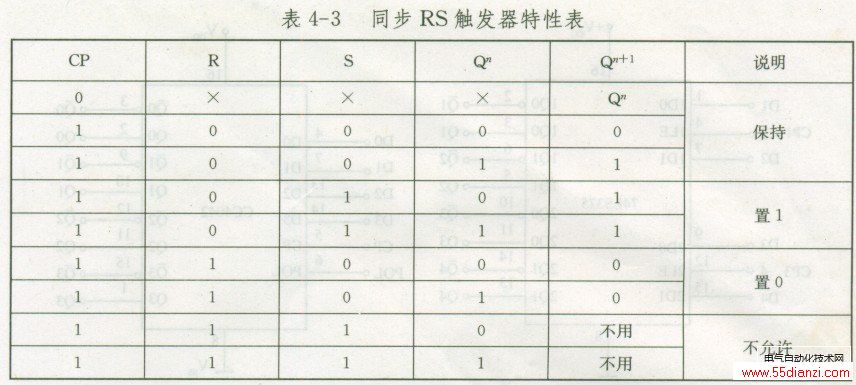

综合以上所述，可得到表4-3所列的特性表。
需要说明的是，当CP=1时，同步RS触发器的特性方程与基本RS触发器的特性方程是一致的。
