倍压检波的工作原理

1、“电击棒”，还有汽车的点火线圈，获得高压的原理是变压器原理；

2、有一个低压线圈通直流，然后断开直流时，产生反电势；

3、还有一个高压线圈，匝数多，所以两端的电压是上述反电势的很多倍，从而获得高压；
4、它是利用电容储能的方式，将多个电容在不同时间内得到的电压串联形成高压；

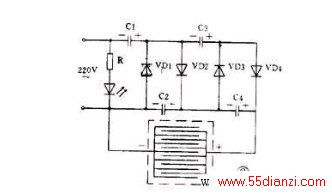

5、例如如图：

1）Uc1=电源电压最大值Um；

2）Uc2=Uc1+Um=2Um；

3）Uc3=Uc2=2Um;

4）Uc4=2Um;

5）输出电压=Uc2+Uc4=Uc1+Uc3+Um=4Um
