在当今激烈竞争的电池供电 市场中，由于成本指标限制，设计人员常常使用双面板。尽管多层板(4层、6层及8层)方案在尺寸、噪声和性能方面具有明显优势，成本压力却促使工程师们重新考虑其布线策略，采用双面板。在本文中，我们将讨论自动布线功能的正确使用和错误使用，有无地平面时电流回路的设计策略，以及对双面板元件布局的建议。
自动布线的优缺点以及模拟电路布线的注意事项
设计PCB时，往往很想使用自动布线。通常，纯数字的电路板(尤其信号电平比较低，电路密度比较小时)采用自动布线是没有问题的。但是，在设计模拟、混合信号或高速电路板时，如果采用布线软件的自动布线工具，可能会出现一些问题，甚至很可能带来严重的电路性能问题。
例如，图1中显示了一个采用自动布线设计的双面板的顶层。此双面板的底层如图2所示，这些布线层的电路原理图如图3a和图3b所示。设计此混合信号电路板时，经仔细考虑，将器件手工放在板上，以便将数字和模拟器件分开放置。
采用这种布线方案时，有几个方面需要注意，但最麻烦的是接地。如果在顶层布地线，则顶层的器件都通过走线接地。器件还在底层接地，顶层和底层的地线通过 电路板最右侧的过孔连接。当检查这种布线策略时，首先发现的弊端是存在多个地环路。另外，还会发现底层的地线返回路径被水平信号线隔断了。这种接地方案的可取之处是，模拟器件(12位A/D转换器MCP3202和2.5V参考电压源MCP4125)放在电路板的最右侧，这种布局确保了这些模拟芯片下面不会有数字地信号经过。
图3a和图3b所示电路的手工布线如图4、图5所示。在手工布线时，为确保正确实现电路，需要遵循一些通用的设计 准则：尽量采用地平面作为电流回路；将模拟地平面和数字地平面分开；如果地平面被信号走线隔断，为降低对地电流回路的干扰，应使信号走线与地平面垂直；模拟电路尽量靠近电路板边缘放置，数字电路尽量靠近电源连接端放置，这样做可以降低由数字开关引起的di/dt效应。
这两种双面板都在底层布有地平面，这种做法是为了方便工程师解决问题，使其可快速明了电路板的布线。厂商的演示板和评估板通常采用这种布线策略。但是，更为普遍的做法是将地平面布在电路板顶层，以降低电磁干扰。

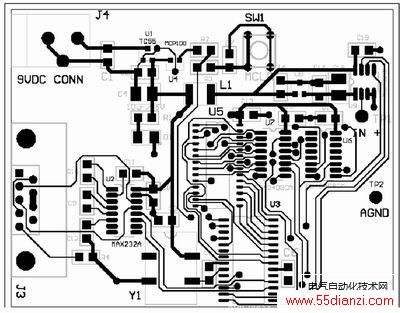

图1 采用自动布线为图3所示电路原理图设计的电路板的顶层
图2 采用自动布线为图3所示电路原理图设计的电路板的底层
图3a 图1、图2、图4和图5中布线的电路原理图
图3b 图1、图2、图4和图5中布线的模拟部分电路原理图
有无地平面时的电流回路设计
对于电流回路，需要注意如下基本事项：
1. 如果使用走线，应将其尽量加粗
PCB上的接地连接如要考虑走线时，设计应将走线尽量加粗。这是一个好的经验法则，但要知道，接地线的最小宽度是从此点到末端的有效宽度，此处“末端”指距离电源连接端最远的点。
2. 应避免地环路
3. 如果不能采用地平面，应采用星形连接策略(见图6)
通过这种方法，地电流独立返回电源连接端。图6中，注意到并非所有器件都有自己的回路，U1和U2是共用回路的。如遵循以下第4条和第5条准则，是可以这样做的。
4. 数字电流不应流经模拟器件
数字器件开关时，回路中的数字电流相当大，但只是瞬时的，这种现象是由地线的有效感抗和阻抗引起的。对于地平面或接地走线的感抗部分，计算公式为V = Ldi/dt，其中V是产生的电压，L是地平面或接地走线的感抗，di是数字器件的电流变化，dt是持续时间。对地线阻抗部分的影响，其计算公式为V= RI, 其中，V是产生的电压，R是地平面或接地走线的阻抗，I是由数字器件引起的电流变化。经过模拟器件的地平面或接地走线上的这些电压变化，将改变信号链中信 号和地之间的关系(即信号的对地电压)。
5. 高速电流不应流经低速器件
与上述类似，高速电路的地返回信号也会 造成地平面的电压发生变化。此干扰的计算公式和上述相同，对于地平面或接地走线的感抗，V = Ldi/dt ；对于地平面或接地走线的阻抗，V = RI 。与数字电流一样，高速电路的地平面或接地走线经过模拟器件时，地线上的电压变化会改变信号链中信号和地之间的关系。
图4 采用手工走线为图3所示电路原理图设计的电路板的顶层
图5 采用手工走线为图3所示电路原理图设计的电路板的底层
图6 如果不能采用地平面，可以采用“星形”布线策略来处理电流回路

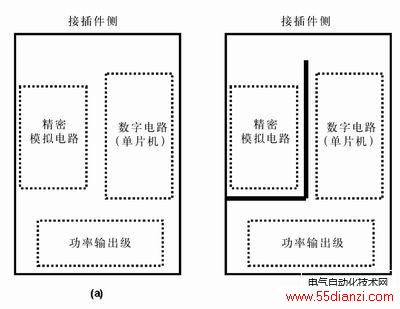

图7 分隔开的地平面有时比连续的地平面有效，图b)接地布线策略比图a) 的接地策略理想
6. 不管使用何种技术，接地回路必须设计为最小阻抗和容抗
7. 如使用地平面，分隔开地平面可能改善或降低电路性能，因此要谨慎使用
分开模拟和数字地平面的有效方法如图7所示
图7中，精密模拟电路更靠近接插件，但是与数字网络和电源电路的开关电流隔离开了。这是分隔开接地回路的非常有效的方法，我们在前面讨论的图4和图5的布线也采用了这种技术。
超强PCB布线设计经验谈附原理图(二）
工程领域中的数字设计人员 和数字电路板设计专家在不断增加，这反映了行业的发展趋势。尽管对数字设计的重视带来了电子产品的重大发展，但仍然存在，而且还会一直存在一部分与模拟或现实环境接口的电路设计。模拟和数字领域的布线策略有一些类似之处，但要获得更好的结果时，由于其布线策略不同，简单电路布线设计就不再是最优方案了。本 文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。
模拟和数字布线策略的相似之处
旁路或去耦电容
在布线时，模拟器件和数字器件都需要这些类型的电容，都需要靠近其电源引脚连接一个电容，此电容值通常为0.1mF。系统供电电源侧需要另一类电容，通常此电容值大约为10mF。
这些电容的位置如图1所示。电容取值范围为推荐值的1/10至10倍之间。但引脚须较短，且要尽量靠近器件(对于0.1mF电容)或供电电源(对于10mF电容)。
在 电路板上加旁路或去耦电容，以及这些电容在板上的位置，对于数字和模拟设计来说都属于常识。但有趣的是，其原因却有所不同。在模拟布线设计中，旁路电容通常用于旁路电源上的高频信号，如果不加旁路电容，这些高频信号可能通过电源引脚进入敏感的模拟芯片。一般来说，这些高频信号的频率超出模拟器件抑制高频信 号的能力。如果在模拟电路中不使用旁路电容的话，就可能在信号路径上引入噪声，更严重的情况甚至会引起振动。

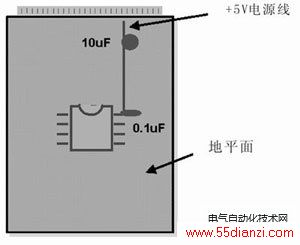

图1 在模拟和数字PCB设计中，旁路或去耦电容(1mF)应尽量靠近器件放置。供电电源去耦电容(10mF)应放置在电路板的电源线入口处。所有情况下，这些电容的引脚都应较短

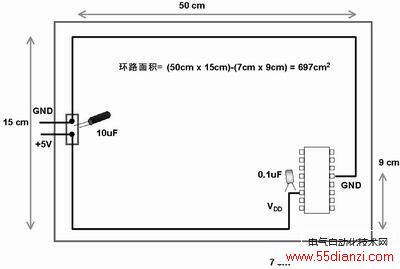

图2 在此电路板上，使用不同的路线来布电源线和地线，由于这种不恰当的配合，电路板的电子元器件和线路受电磁干扰的可能性比较大

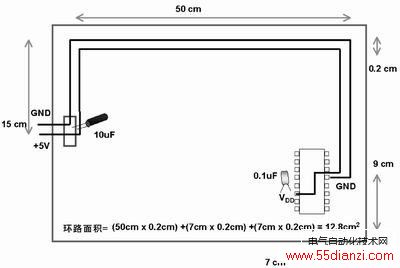

图3 在此单面板中，到电路板上器件的电源线和地线彼此靠近。此电路板中电源线和地线的配合比图2中恰当。电路板中电子元器件和线路受电磁干扰(EMI)的可能性降低了679/12.8倍或约54倍
对于控制器和处理器这样的数字器件，同样需要去耦电容，但原因不同。这些电容的一个功能是用作“微型”电荷库。在数字电路中，执行门状态的切换通常需要 很大的电流。由于开关时芯片上产生开关瞬态电流并流经电路板，有额外的“备用”电荷是有利的。如果执行开关动作时没有足够的电荷，会造成电源电压发生很大变化。电压变化太大，会导致数字信号电平进入不确定状态，并很可能引起数字器件中的状态机错误运行。流经电路板走线的开关电流将引起电压发生变化，电路板 走线存在寄生电感，可采用如下公式计算电压的变化：V = LdI/dt
其中，V = 电压的变化；L = 电路板走线感抗；dI = 流经走线的电流变化；dt =电流变化的时间。
