Magelis的以太网应用

Magelis的以太网应用

点击数:7730 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   电子技术

  Magelis以太网的应用

  Magelis 人机界面

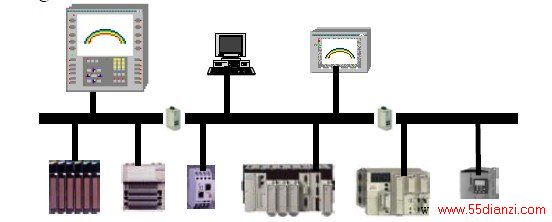

  有多个型号内置以太网接口,可直接连接在以太网上,网络连接及参数设定非常方便。并且多个Magelis可在同一个以太网上应用,同时显示和设定参数。

  内置以太网接口的Magelis型号

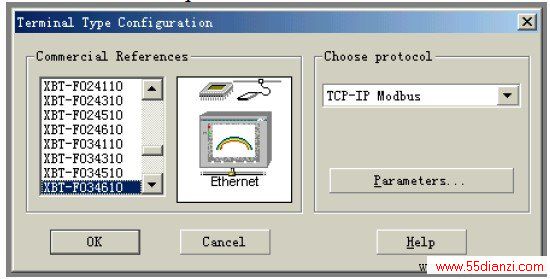

  在XBT-F024610、XBT-F034610、XBT-FC044610、XBT-FC064610 、XBTF084610都可通过内置接口连接以太网, 可通过terminal Type CONfiguration 窗口选择Magelis的型号,并通过Choose protocol选择通讯协议为:TCP-IP Modbus

  通讯协议及参数的设定

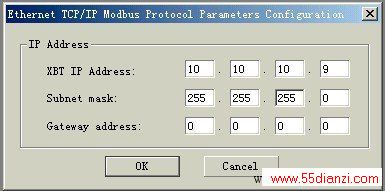

  点击Terminal Type Configuration窗口中的Parameters,则可弹出Ethernet TCP/IP Modbus Protocol Parameters Configuration 窗口,在此可设定IP地址,子网掩码,网关地址。

  配置设备标记

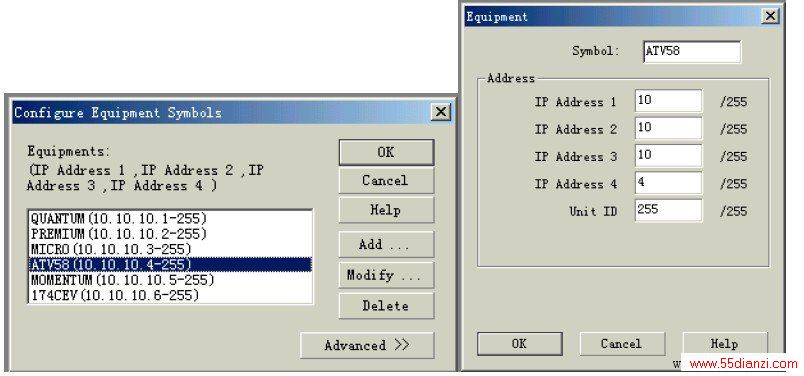

  通过以上二项的设定可确定Magelis的型号、通讯协议及IP地址。另设定Magelis要访问的设备的地址。可通过Configure菜单中的Equipment Symbols可进入Configure EquIPMentSymbols窗口,点击Add或Modify可弹出Equipment窗口,即可对要访问的设备地址和设备标记进行增加或修改。

  变量地址的定义

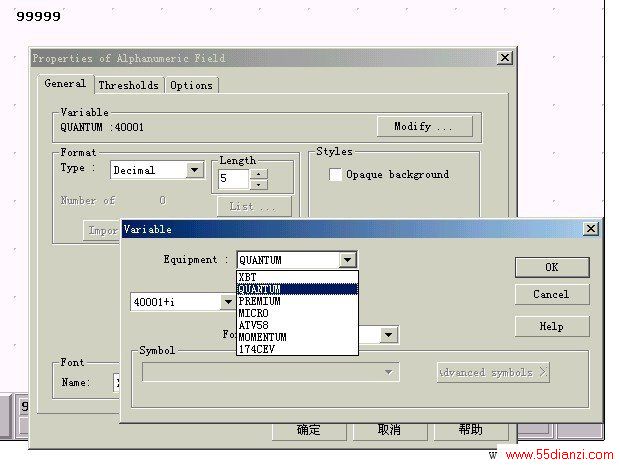

  在Magelis的同一个画面中可同时显示和设定多个设备的参数。在参数的Properties of AlphanumericField窗口中点击Variable栏中的Modify可弹出Variable画面,并在Equipment中选择要显示和设定的相应设备标记及参数地址。

  通过以太网的画面下载

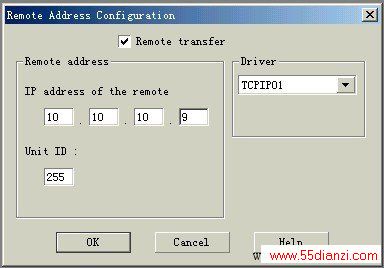

  在Transfers选项中选择Remote Address则弹出Remote Address Configuration画面,在IP addressof the remote 中设定相应要传输的Magelis的IP地址,则可通过计算机的以太网直接下载画面,其下载速度非常快。
