lm324引脚图 管脚图 lm324应用电路

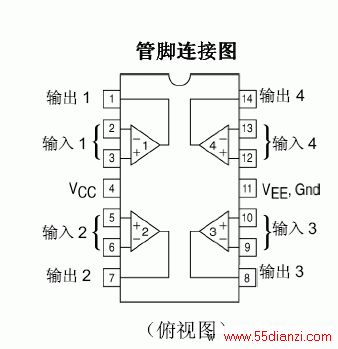

LM324引脚图(管脚图)

通用型低功耗集成四运放LM324。
    LM324内含4个独立的高增益、频率补偿的运算放大器,既可接单电源使用 (3~30 V),也可接双电源使用(±1.5~±15 V),驱动功耗低,可与TTL逻辑电路相容。

1.LM324应用电路图

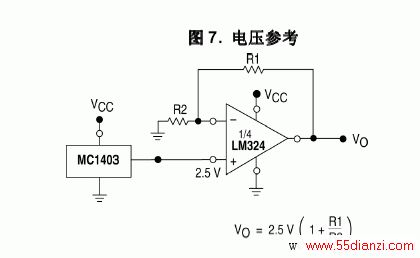

LM324电压参考电路图

LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下,电压范围是3.0V-32V或+16V.

LM324的特点:

1.短跑保护输出

2.真差动输入级

3.可单电源工作:3V-32V

4.低偏置电流:最大100nA(LM324A

5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源

8.行业标准的引脚排列

9.输入端具有静电保护功能

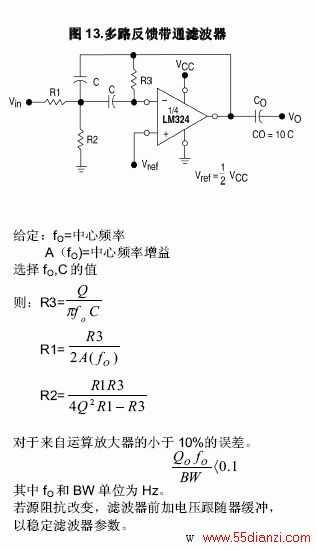

2.LM324多路反馈带通滤波器电路图

                     LM324多路反馈带通滤波器电路图

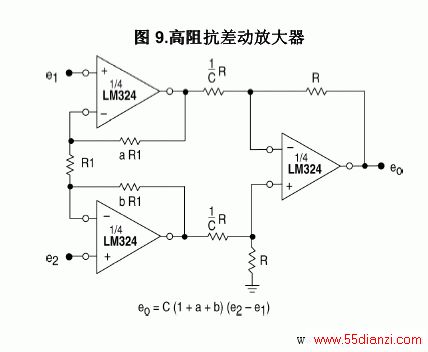

3.LM324高阻抗差动放大器电路图

LM324高阻抗差动放大器电路图

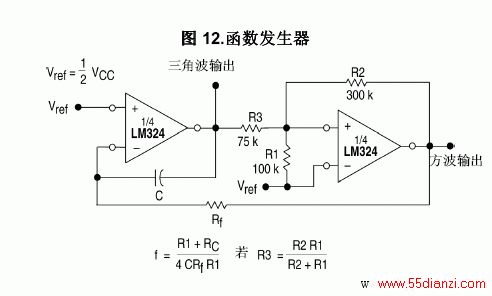

4.LM324函数发生器电路图

LM324函数发生器电路图

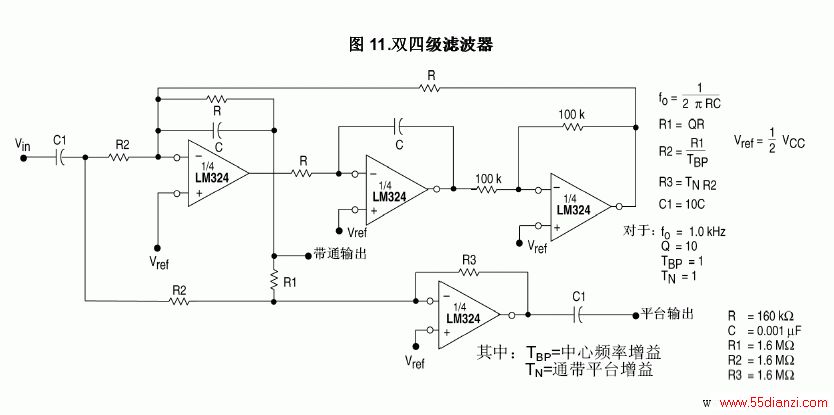

5.LM324双四级滤波器

LM324双四级滤波器

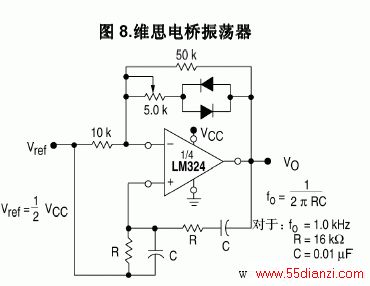

6.LM324维思电桥振荡器电路图

LM324维思电桥振荡器电路图

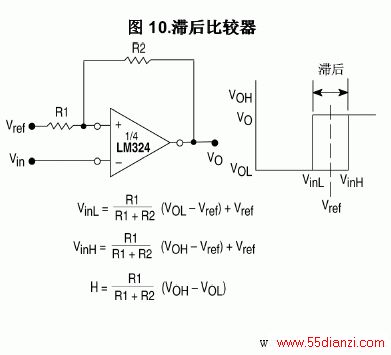

7.LM324滞后比较器电路图

 LM324滞后比较器电路图
