晶闸管的识别与检测

　　1 晶闸管的识别

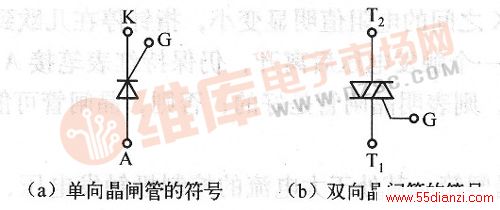

　　晶闸管在电路原理图中常用字母"SCR"表示，如SCR2表示编号为2的晶闸管。在原理图中晶闸管的符号如图1所示。

图1 晶闸管的符号

　　不同公司生产的单向晶闸管的阴极排列通常不一致，双向晶闸管的引脚排列顺序多数是：面对有字符一面，电极引脚向下，从左至右以此是T2 、G 、T1。

　　2  晶闸管的检测

　　2.1 指针式万用表检测晶闸管

　　（1）单向晶闸管极性的判断

　　单向晶闸管的三个引脚可用指针式万用表R×1k挡或R×100挡来判别。根据单向晶闸管的内部结构可知，G、K之间相当于一个二极管，G为二极管正极，K为负极，所以分别测量各引脚之间的正、反向电阻。如果测得其中两引脚的电阻较大（如90kΩ），对调两表笔，再测这两个引脚之间的电阻，阻值又较小（如2.5kΩ），这时万用表黑表笔接的是G极，红表笔接的是K极，剩下的一个是A极。指针式万用表检测单向晶闸管示意图如图2所示。

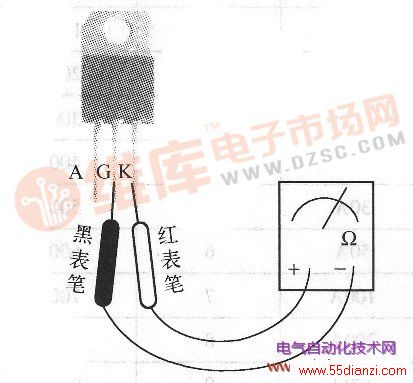

图2 指针式万用表检测单向晶闸管示意图

　　测量时，将万用表置于R×100挡，将单向晶闸管其中一个引脚假定为控制极G，与黑表笔相接，用红表笔分别接触另外两个脚。若有一次出现正向导通，则假定的控制极正确，而导通那次红表笔所接的引脚是阴极K，另一极则是阳极A。如果两次均不导通，则说明假定的不是控制极，可重新设定一脚为控制极。

　　在正常情况下，单向晶闸管的控制极G与阴极Κ之间是一个PN结，具有PN结特性，而控制极G与阳极A之间、阳极A与阴极K之间存在反向串联的PN结，故其间电阻值均为无穷大。如果G、Κ之间的正、反向电阻都等于零，或G、A和A、Κ之间正、反向电阻都很小，说明单向晶闸管内部击穿短路。如果G、Κ之间正、反向电阻都为无穷大，则说明单向晶闸管内部断路。

　　将万用表置于R×1挡，红表笔接阴极K，黑表笔接阳极A，在黑表笔接A的瞬间碰触控制极G（给G加上触发信号），万用表指针向右偏转，说明单向晶闸管已经导通。此时即使断开黑表笔与控制极G的接触，单向晶闸管仍将继续保持导通。

　　（2）单向晶间管触发能力的判断

　　①对1～10A的晶闸管，可用万用表的R×1挡，红表笔接A极，黑表笔接Κ极，表针不动；然后在使红表笔与A极相接的情况下，同时与控制极G接触。此时可从万用表的指针上看到晶闸管的A、Κ之间的电阻值明显变小，指针停在几欧到十几欧处，晶闸管因触发处于导通状态。给G极一个触发电压后离开，仍保持红表笔接A极，黑表笔接Κ极，若晶闸管处于导通状态不变，则表明晶闸管是好的；否则，晶闸管可能是损坏的。其检测判断示意图如图3所示。

　　②对10～100A的晶闸管，其处于大电流的控制极触发电压、维持电流都应增大，万用表的R×1挡提供的电流低于维持电流，使得导通情况不良，此时可按图3（c）所示增加可变电阻W（阻值选取⒛0～390Ω）并和1.5Y电池相串。测量方法同①。

　　③对100A以上的晶闸管，其处于更大电流的控制极触发电压、维持电流也更大。此时可采用图3（d）所示的电路进行测试，万用表置于直流电流500mA挡。测量方法同①。

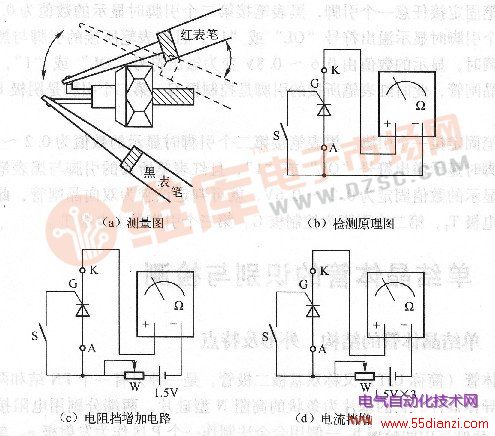

图3 单向晶闸管触发能力检测判断示意图

　　（3）双向晶闸管的检测

　　指针式万用表检测双向晶闸管的方法如下。

　　①首先确定主电极T₂，控制极G与主电极T₁之间的距离较近，其正、反向电阻都较小。用万用表R×1挡测量G、T₁，两脚之间的电阻时表针偏转幅度较大，而G～T₂、T₁～T₂之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就能确定该脚为T₂极。有散热板的双向晶闸管T₂极往往与散热板相连通。

　　②确定T₂极之后，假设剩下两脚中某一脚为T₁极，另一脚假设为G极，将黑表笔接T
