开关的分类

　　开关在电路中的主要作用就是对电路或负载的供电进行通、断控制。开关按照控制方式可分为电子开关和机械开关两大类。电子开关是由具有开关特性的元器件（如三极管、可控硅）制成的一种无触点开关，这种开关在电路的通和断控制过程中没有机械力的参与。机械开关利用机械力作用完成电路的通、断控制工作。

　　开关的种类很多，可按极、位、结构、功能及大小分类，如机械开关、水银开关、舌簧开关、薄膜开关、电子开关、定时开关、接近开关、波段开关及拨码开关等。

　　1.按极（刀）、位（掷）分类

　　把机械操作的开关触点（触头、触刀）称为极（刀），即可活动的触点（动触点）称为极，固定触点（定触点）称为位（掷）。

　　单极开关只有一个触点，可分为单极单位开关（单刀单掷）、单极双位开关（单刀双掷）、单极多位开关（单刀多掷）和多极多位开关（多刀多掷）等。

　　单刀单掷开关只有一个动触点和一个静触点，因此只接通或断开一条电路。单刀双掷开关可以接通或断开两条电路中的一条；单刀多掷开关依次类推。多刀多掷开关在操作时，一般各极是同步进行的。

　　2.按结构分类

　　按结构分类主要有钮子开关、按键开关、波动开关、旋转式开关、琴键开关、滑动开关（拨动开关）、轻触开关、拨码开关、微型按键开关及薄膜开关等。

　　（1）钮子开关

　　钮子开关主要用于小型电源开关电路转换，其主要特点是螺纹圆孔安装，加工方便。常见钮子开关外形如图1所示。

　　常用钮子开关主要参数如表1所示。

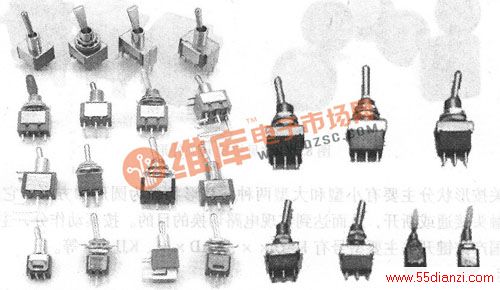

图1 常见钮子开关外形

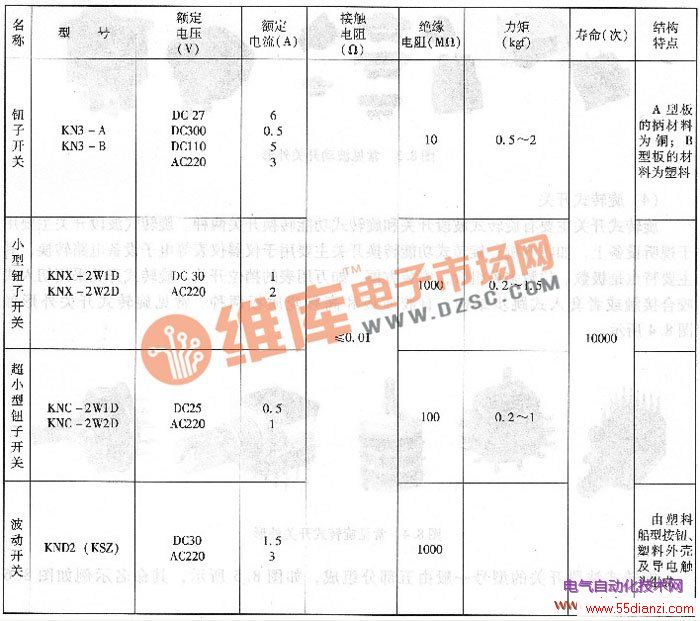

表1 常用钮子开关主要参数

　　（2）按键开关

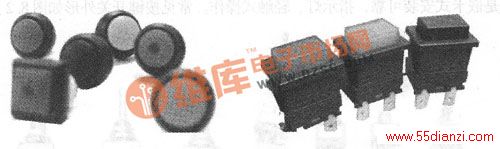

　　按键开关常用于家用电器、电信设备、自控设备、计算机及仪表中，有时用在电路转换中，其主要特点是嵌卡式安装可靠，指示灯、轻触式操作。常见按键开关外形如图2所示。

图2 常见按键开关外形

　　按键开关按形状分主要有小型和大型两种，其形状多为圆形和方形。它是通过按动键帽，使开关触头接通或断开，从而达到实现电路切换的目的。按其动作分，主要有轻触式和推拉式等。国产按键开关主要型号有KAQ××、KAD××、KJJ××等。

　　（3）波动开关

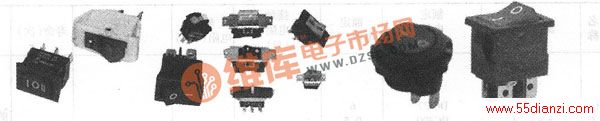

　　波动开关常用于一般电气设备电源开关及电路转换，其主要特点是嵌卡式安装，操作方便。常见波动开关外形如图3所示。国产波动开关主要有KND××等。

图3 常见波动开关外形

　　（4）旋转式开关

　　旋转式开关主要有旋转式波段开关和旋转式功能转换开关两种。旋转式波段开关主要用于视听设各上，如收音机；旋转式功能转换开关主要用于仪器仪表等电子设各电路转换，其主要特点是极数、位数多种组合，安装方便，如万用表的挡位开关。旋转式开关采用切人式咬合接触或者套人式跳步结构，有胶质板和高频瓷质板两种。常见旋转式开关外形如图4所示。

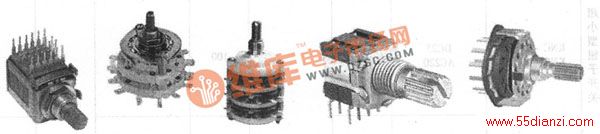

图4 常见旋转式开关外形

　　旋转式波段开关的型号一般由五部分组成，如图5所示，其命名示例如图6所示。

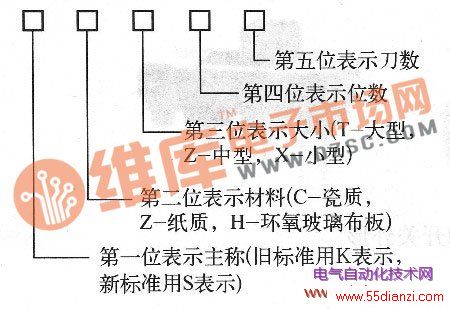

图5 旋转式波段开关的型号组成

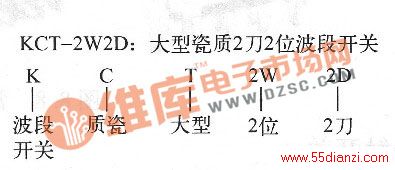

图6 旋转式波段开关命名示例

　旋转式波段开关的主要参数如表2所示。

表2 旋转式波段开关的主要参数
