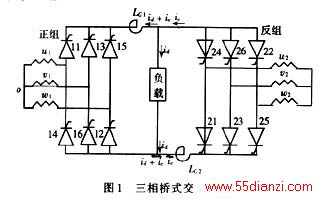

图1为直流可逆拖动变流器系统。正组变流器和反组变流器均为三相桥式全 控电路。变流器对按交叉方式联接。由于只有一个环流通路，线路里只需两个环流电抗器，Lc1用于延续正组(处于待工作状态)晶闸管导通时间，Lc2用于延续反组(处于待工作 状态)晶闸管导通时间，使环流电压出现负部，环流电压波头加宽1倍。
设两变流器组按α=β工作制配合；变流器组采用双窄脉冲触发控制。六相线电压Uuv ，Uuw，Uvw，Uvu，Uwu，Uwv简记为U1，U2，U 3 ，U4，U5，U6；Um-Un=Umn(1≤m，n≤6)。
当

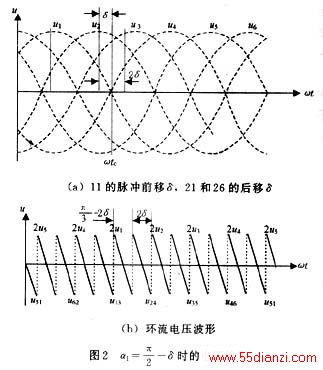

，ωto时刻(见图2a)为正组晶闸管11换入时刻， 也恰 是给反组晶闸管21、26触发脉冲时刻。因21和26受正向电压U1-U4=2U1＞0，则21，26 导通。变压器U1，V1，U2，V2绕组和导通的４个晶闸管构成环流通路。在2π内环流电压有６个波头2U1；2U2；2U 3 ；2U4；2U5；2U6，每个波头宽度为π3。

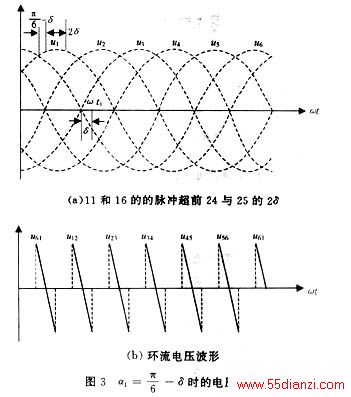

，11的触发脉冲超前21和2 6的2δ。环流电压为2U1，宽度窄了2δ。当正组12换入时刻，正组输出U2，21和26受正 向电压U24＞0，继续导通。环流电压为U24，宽度为2δ。环流电压周期仍为
，它有2个波头。第1个波头是反组晶闸管接受触发脉冲产生的 ，第2个波头是正组换相产生的。在2π内环流电压为2U1，U24；2U2，U 35；2U 3 ，U46；2U4，U51；2U5，U62；2U6，U13。
当，在2π内环流电压为U24，U34；U35，U45；U46，U56；U51，U6 1；U62，U12；U13，U23。环流电压周期为，含2个波头，第1个波宽-2δ，第2个波宽2δ。
时，反组工作(正组 待工作)和正组工作(反组待工作)有相同的环流电压，周期为。 当α1分别等于
时，一个环 流电压周期有1个波头，其余的情况有2个波头。而当反组工作时，第1个波头是换相产生 的，第2个波头是触发脉冲产生的。
