最大长度移位寄存器也称 m 序列码发生器,也是由移位寄存器组成的电路,其特点是由最后两级触发器的 Q 通过异或门(同或门)给第一级提供反馈信号。
对于 n 个触发器组成的移位寄存器型计数器,共有 2n
个状态,环形计数器只利用了 n 个状态,效率很低;扭环形计数器利用了 2n 个状态,但仍有
2n - 2n 个状态不能使用;最大长度移位寄存器型计数器可以将电路的状态利用率提高到
2n-1 个状态。
以
n = 4 为例,环形计数器和扭环形计数器利用了
4 个和 8 个状态,最大长度移位寄存器型计数器利用了15 个状态。

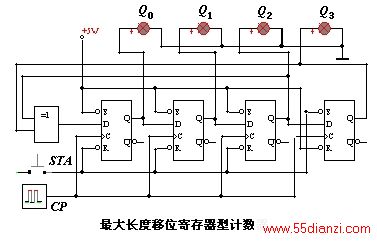

① 逻辑电路图
电路工作时,首先用启动开关
STA 置某一有效状态,如图示 0001,然后才能加时钟脉冲 CP。

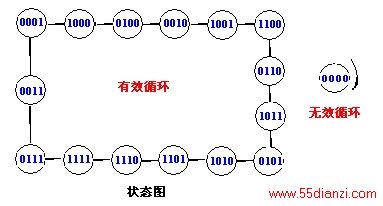

② 状态图
由状态图看出,该电路不能自启动。必须通过置电路初始状态才能重新启动或改变电路结构,使电路能自启动。
