数据放大器

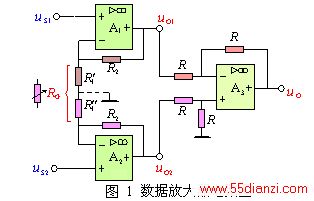

数据放大器电路如图1所示，是由三个运算放大器组成的通用放大器。其中两个作为第一级接成同相比例运算，第三个运放作为第二级，接成差动比例运算。

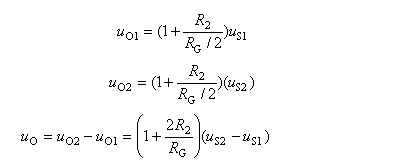

 u_s1和u_s2为 差模输入信号，为此u_o1和u_o2也是差模信号，R_G的中点为交流零电位。就象差分放大电路中，接在两个集电极之间的负载电阻，它的中点相当交流零电位一样。对A₃是双端输入放大电路。所以：

式中R’₁= R”₁= R_G/2。显然调节R_G可以改变放大器的增益。产品的数据放大器，R_G有引线连出，同时有一组组的R₁接成分压器形式，可选择连接成多种的R_G数值，以获得不同的电压增益。

数据放大器是一种高输入电阻、高共模抑制比、高增益的直接耦合放大器，具有差动输入、单端输出的形式，通常用于放大传感器输出的信号。现在已经有集成数据放大器的产品，其电路的核心部分与图1相同，具有十分优越的技术指标，如AD624、AD521等，不过价格比较昂贵。
