问：《电子报》的《无绳电话扩距》等文章讲述了以发射三极管C2539代换主机中的C1971后，可以获得更大的输出功率，但实际代换时两种元件的管脚排列不一样，能否介绍该两种元件的引脚功能？

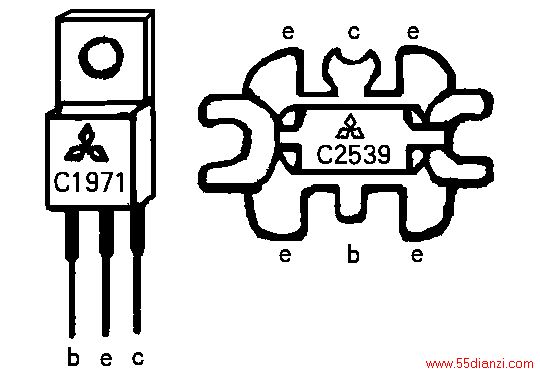

答：C1791和C2539的排列如图所示，C1971的中间一个脚为发射极，左边是基极，右边是集电极（以正视标有文字的一面为准），与普通三极管的引脚排列完全不一样，以此可以鉴别市场上的假冒产品，而C2539的排列比较特殊，周围的四只引脚与散热片为接地脚（发射极），中间两个引脚分别为基极和集电极（相对而言，集电极引脚比基极引脚宽大一些）。
