可予置计数器

　　集成电路计数器除广泛使用的二进制计数器、十进制计数器外，在需要其它进制计数器时，采用集成电路可予置计数器，通过外电路的不同连接实现任意进制计数器。
　　《数字逻辑动态模拟器》提供有可予置四位二进制计数器，如图示。电路有16个状态，也称 16 进制(Ｎ = 16 )计数器。

　　　　　

　　CR 是异步清零端，CR = 0 清零；
　　LD 是同步置数控制端，当LD = 0 时，在时钟脉冲 CP 上升沿到后，同步接收输入端 D₃ - D₀ 的数据，送到输出端 Q₃ - Q₀；
　　CTP、CTT 是计数控制端，当CR = LD = 1 和 CTP、CTT = 1 时，加法计数，计数到 1111 时CO = 1，向高位发出进位信号。

　　　①　任意进制计数器实现方法

　　以Ｎ = 16 进制可予置计数器为例，想得到 M（M＜N ) 进制计数器，若设法跳过 N - M 个状态，就可以得到 M 进制计数器了。

　　实现跳过的方法有置零法和置数法两种。

　　置零法：适用于有异步清零端的计数器。

　　它的工作原理是这样的：有Ｎ = 16 进制可予置计数器，想得到 M ＝9 进制计数器。电路从全零状态 S0 开始计数,接收了 9 个脉冲之后，电路进入 S9 状态。如果将 S9 状态译码产生的置零信号加到计数器的异步清零端，则计数器立即返回 S0 状态，这样就可以跳过16 - 9 = 7 个状态，就可以得到 9 进制计数器了。

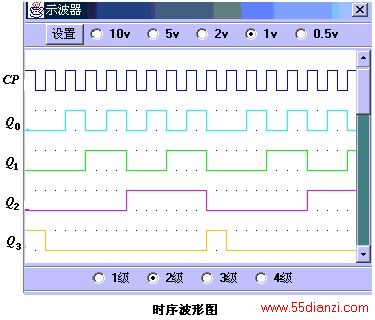

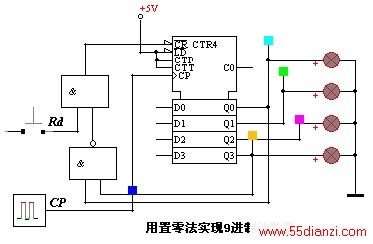

　　用置零法实现 9 进制计数器的电路图如下。Rd 用于置电路初始状态为全零（Rd = 0 有效），当第 9 个脉冲到来之后，Q₃Q₀ = 11， ，其中 Rd = １，则CR = 0，计数器立即清零。所以，Q₃Q₂Q₁Q₀ = 1001 的状态仅在极短的瞬间出现，稳态下是看不到的，如时序波形图所示。

　　　　　　

　　　　　

　　由状态图看出，该电路能自启动。

　　　　　　　　
