具有控制功能的寄存器

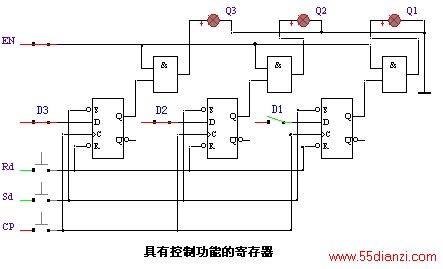

　　在计算机中通常由指令控制寄存器的功能，完成某种规定的操作。如图示。

　　

　　清 0 功能：清 0 信号 Rd 连到各触发器异步清 0 端 R，寄存器置全“0”
　　置 1 功能：置 1 信号 Sd 连到各触发器异步置 1 端 S，寄存器置全“1”
　　利用触发器的清 0 和置 1 功能，通过连接，把寄存器预置成所需要的初始状态。
　　接收功能：在写入脉冲 CP 作用下，将加在各触发器 D₃D₂D₁ 输入端的数据接收到寄存器中。
　　输出功能：用选通信号 EN 控制寄存器输出端上的选通门来实现输出功能。
