米里型4进制可逆计数器

米里型4进制可逆计数器

点击数:7228 次   录入时间:03-04 11:45:41   整理:http://www.55dianzi.com   电子技术

米里型(Mealy)电路逻辑图,分析其逻辑功能。



  解:
  ⑴ 根据给定的逻辑图,写出每个触发器的驱动方程


  ⑵ 把驱动方代入
JK 触发器的特性方程 Log_7212.jpg ,得出每个触发器的状态方程;


  ⑶ 根据给定的逻辑图,写出电路的输出方程。

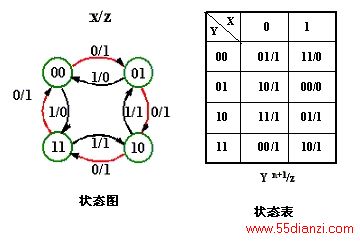

  ⑷ 画出状态图和状态表


  状态图中,箭头上标注的
x/z 是现时输入/输出;状态表中,表中列出的 yn+1/z 是次态/输出。

  如,现态是 00 输入是 0 ,那么输出是1,次态是01
  现态是
00 输入是1 ,那么输出是 0,次态是11

  ⑸ 结论:这是一个 4 进制可逆计数器,
当x = 0 时,实现加 1 计数当 x = 1 时实现减 1 计数
