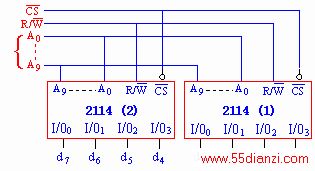

选端都一一对应地并联起来，I/O端的位数自然就得到了扩展，总位数就等于几片RAM的位数之和。图24-2-3是两片RAM2114组成的存储器位数扩展电路，两片RAM的I/O₃~I/O₀分别作为高四位数据端和低四位数据端。单片RAM2114随机存储器的容量是1024字´ 4位，扩充后的容量是1024字´ 8位。

图24-2-3 RAM（2114）位数扩展连接图字线的扩充

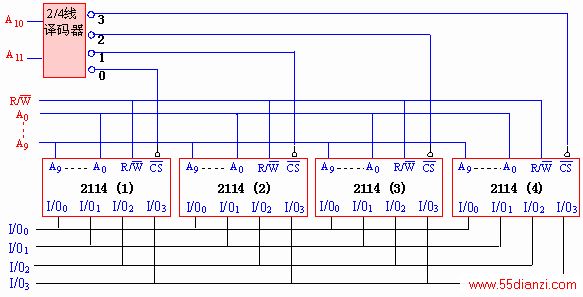

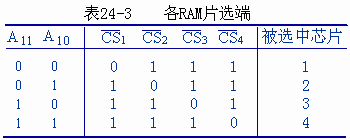

字线的扩充方法是将几片RAM的I/O端、读/写控制端、地址输入端都对应的并联起来，再用一个译码器控制各个RAM的片选端即可。图23-2-4是由四片RAM2114组成的存储器字线扩展电路，2线/4线最小项译码器的四个输出端分别接到四片RAM的片选端，由地址码的最高二位A₁₀和A₁₁选择四片RAM中的哪一片处于工作状态，其它三片则处于高阻态，将不能与总线交换数据。A₁₀和A₁₁取00、01、10和11四个状态对应的控制关系见表24-3，由表可以确定当A₁₀和A₁₁处于不同状态时，四片RAM分别被选中，其所对应的存储单元即可进行读/写操作。
