CMOS门电路组成的多谐振荡器

₁(∞)=0，τ=RC，

由此可求出T₂=RC,所以

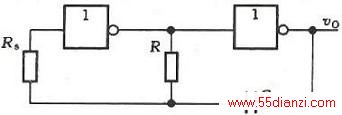

　图10.1.3 加补偿电阻的CMOS多谐振荡器

将V_th=V_DD/2代入，上式变为T=RCln4≈1.4RC 。　

图10.1.1是一种最简型多谐振荡器，上式仅适用于R>>R_ON(P)+R_ON(N)（其中，R_ON(P)、R_ON(N)分别为CMOS门中NMOS、PMOS管的导通电阻），c 远大于电路分布电容的情况。当电源电压波动时，会使振荡频率不稳定，在V_th≠V_DD/2时，影响尤为严重。一般可在该图中增加一个补偿电阻 ,如图10.1.3所示。R_s可减小电源电压变化对振荡频率影响。当V_th=V_DD/2时，取R_S>>R(一般取R_S=10R )。
