理想变压器

图7-6-6  用受控源模拟理想变压器

五． 含理想变压器电路的分析计算
    含理想变压器电路的分析计算，一般仍是应用回路法（网孔法）和节点法等方法，只是在列方程时必须充分考虑它的伏安关系和阻抗变换特性即可解决问题。
例7-6-1 用等效电压源定理求图7-6-7(a)电路中的 。

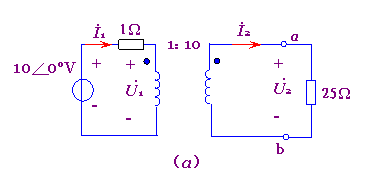

  图7-6-7  例7-6-1的电路

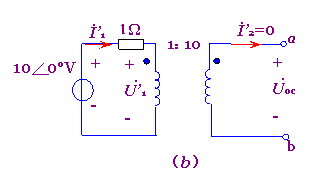

解：根据图7-6-7（b）求开路电压 ，从而得

根据图（c）求Z0，即
Z0=10²×1=100Ω
其等效电压源电路如图 (d)所示。于是根据图（d）得;

例7-6-2 图7-6-8电路 ，

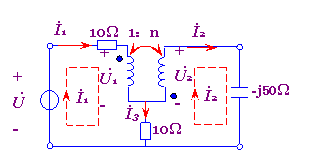

图7-6-8  例7-6-2的电路

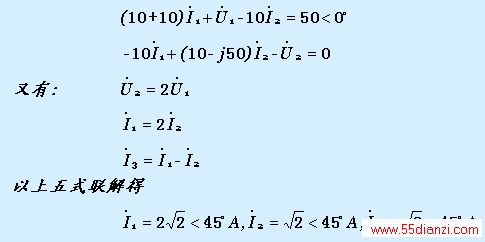

  解：设理想变压器两边的电压分别为 则可列出方程：
