空芯变压器电路

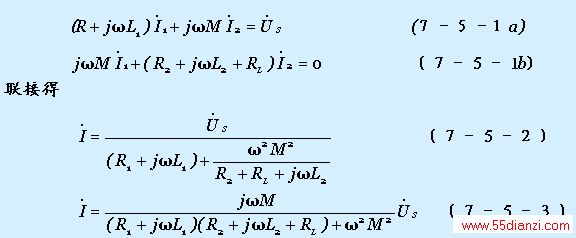

空芯变压器线圈的芯子是真空或空气，它的电路模型可由耦合电感来构成，如图7-5-1(a)所示。耦合电感的两个线圈分别接在两个回路中与电源 相接的线圈称为 初级线圈，也称原线圈；与负载RL相接的线圈成为次级线圈，也称副线圈。图中R1，R2分别为两线圈的电阻，L1，L2和M共同构成一个耦合电感。于是对两个网孔可列出方程

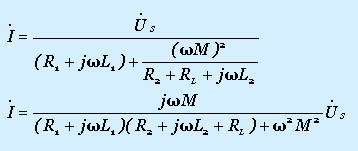

若将图7-5-1(a)两个点号"."中的任一个调换位置，例如将次级线圈的点号"."画在上端，如图7-5-1(b)所示。此时即有

图7-5-1  空芯变压器电路

将上述两个电路的计算结果加以比较可看出，次级线圈同名端位置的改变，对电流的大小和相位均不产生影响，对电流的大小也无影响，但使的相位发生了反相。 这就是说，若把次级线圈接负载RL的两个端钮对调，则流过RL中的电流即反相180。这就是变压器的倒相
