直流电机的励磁方式及磁场..

             图1.3.7 电枢磁势产生的磁场分布



        可见磁极几何中性线处电枢反应磁势最大。

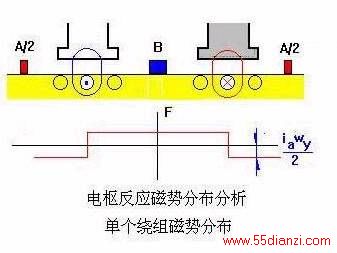

  2)单个电枢磁势分布展开图



图1.3.8 单个电枢元件产生的磁场分布

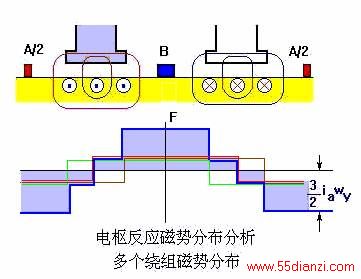

  3)多个电枢磁势分布展开图
    讨论时考虑电刷处于几何中性线时，得磁势分布图









                                     1.3.9 三个电枢元件产生的磁场分布

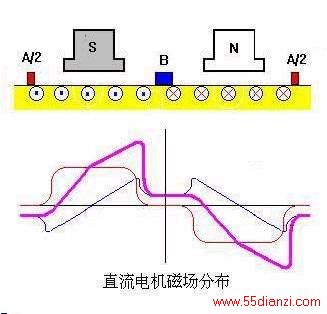

  4)电枢反应
    再考虑主磁场的作用，可得考虑电枢反应后气隙磁场分布





      图1.3..10 考虑电枢反应后气隙磁场分布





   由此可见: 电枢反应磁通势轴线的位置总是与电刷轴线重合
          当电刷处于几何中性线时，电枢反应磁势与磁极轴线互相垂直
         5)电枢反应使气隙磁场发生了畸变
