直流电机的励磁方式及磁场..

一、直流电机的励磁方式
     他励电机结构
    （一）他励直流电机


                                      图1.3.1 他励直流电机电路原理图
  （二）并励直流电机

                                      图1.3.2  并励直流电机电路原理图
 （三）串励直流电机

                                       图1.3.3 串励直流电机电路原理图

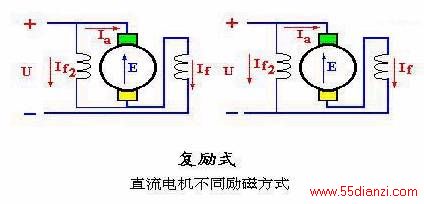

 （四）复励直流电机


                              图1.3.4 复励直流电机电路原理图
 直流发电机的主要励磁方式是他励式、并励式和复励式
 二、直流电机的空载磁场
  1.直流电机的空载
 电枢电流等于零或者很小，且可以不计其影响的一种运行状态
  2.直流电机的空载磁场  由励磁磁通势单独建立的磁场
     同时与励磁绕组和电枢绕组相交链
    2)漏磁通 Φ1σ         交链励磁绕组本身，不和电枢绕组相交链
    3)空载磁密分布
    不计齿槽影响，直流电机空载时，其气隙磁场(主磁场)的磁密分布波形如图所示
