本课题实现的是一个高压电气控制系统，拟在论证各种高压检测实现方案的基础上，选择一种方案设计。并以H400以下，500KW以下、额定电压10KV样机为试验对象，设计自动控制系统,能够完成高压电机一般性能的检测。并且选定合适的变压器、调压器、高压设施、电缆等，能够实现高压电机一般性能项目的检测，满足GB1032三相异步电动机试验方法等国家有关标准的精度及安全要求。绘制原理图、主回路、控制回路、测量回路框图，设计控制流程及程序、进行量程分档，选用合适的仪器设备及其参数设置，完成系统总体设计。
1.4本文完成的主要工作
本文完成的主要工作如下：
（1）分析型式试验要求，查阅并检索国内外电机试验的文献资料；
（2）研究高压试验方法标准及试验方案，确定总体方案；
（3）设计电机试验主回路系统；
（4）按照标准精度要求选用仪器仪表，设计测量回路；
（5）设计电气控制系统，包括上位机、下位机、保护系统及上位机和下位机的通讯；
（6）系统设计展望并对本文进行小结。
1.5论文的体系结构

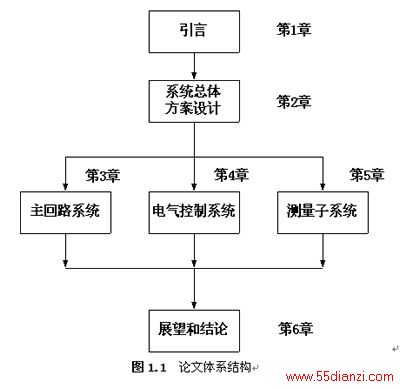

根据设计的主要内容，论文各章节之间的体系结构如图1.1所示：
第2章系统总体方案设计
目前电机自动测试系统的主要组成很相似，主要有：微机系统及其外部设备、测试硬件平台、各种数字测试仪器。在试验的方法上主要有两种类型：一个就是试验的过程控制是由测试硬件平台来实现，微机系统只进行数据处理、曲线绘制等。比如浙江大学电磁研究所1995年研制的一套电机自动测试系统，它是用微机接口控制器来实现控制的。还有就是美国西屋公司研制的电机自动测试系统，整个试验过程是由PLC实现的。
随着微机技术的发展，微机的性能越来越强大，软件的发展也使实现控制变得极为方便、灵活，所以现在大多数系统都把控制逻辑由微机控制，通过通讯口对设备进行控制，因为运行在微机上的软件编写非常灵活，很多功能非常容易实现，能进行复杂的逻辑运算、判断，而且运算速度非常快，系统灵活性大大增加。
本课题所要设计的高压电机智能试验系统，和传统的电机试验一样，要实现负载试验，首先必须有一个总的构思：
