周松霖 张欣然 北京电力公司（100054）
摘要：通过对一起10kV母联断路器自投未成功的技术分析，查找自投失败的技术原因，制定技术政策，防止类似事件再次发生，造成用户停电。
关键词：10kV 母联断路器 自投失败 原因分析
2004年4月9日上午9：12分，我公司张X变电站1#变压器10kV套管出线处短路，造成1#变压器掉闸。在掉闸同时，10kV母联245断路器自投67ms后不明原因掉闸，无信号显示，使10kV4#母线停电，造成所带五里店路停电51分钟。在强调电力设备可靠运行，保证用户供电的今天，停电既是灾难。245断路器自投后不明原因掉闸，是245断路器自身问题还是其他一些回路元件的问题？从表面上看245自投未成功很像断路器自身存在较大问题，但是事后经对母联245断路器自投未成功的原因进行技术检查并分析，初步确定了自投未成功的原因是控制回路存在问题，以下既是原因分析：
1 事故记录
245断路器为北京开关厂产ZN12-10C真空断路器，出厂日期为1996年8月1日，投运时间为1996年12月24日。断路器所配弹簧操作机构为CT18-Ⅱ，断路器小修时间为2002年10月15日。（根据北京电力公司2000颁发规定，该形式断路器无大修，小修周期为5年）。其技术参数为：合闸时间≤75ms；分闸时间≤65ms；触头行程11±1mm；触头超程8±2mm。

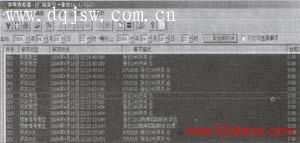

图1 西便门集控站开关SOE记录
2 事故分析
2.1 在4月18日对245断路器停电进行检查，项目及测试数据如图2：

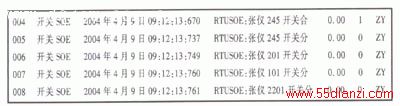

图2 SOE记录
先期做了3次245断路器合闸时间，每次合闸时间如下：
A相 B相 C相
a： 66.3ms 65.2ms 65.9ms
b： 66ms 64.8ms 65.6ms
c： 64.3ms 63.2ms 63.9ms
假设断路器机构存在问题，机构在合闸中挚子没有到位，人为制造断路器合闸后又分闸，断路器合分闸时间如下：
A相 B相 C相
合闸 64.7ms 63.6ms 64.3ms
后分 87.2ms 88.9ms 87.6ms
以上时间参数测量接线均是从机构合闸线圈处接线，由于SOE记录信息是从机构变换接点引出，为证实合闸时间是否符合事故当时SOE记录，把C相试验线改从变换接点接线，合闸时间如下：
A相 B相 C相
65.5ms 64.4ms 68.7ms
可以看出，从变换接点引出试验线，时间要延长3ms左右。
考虑到断路器是否存在手动分闸顶杆不复位，造成断路器在合闸时预先存在分闸信号，分闸回路接通，人为顶住分闸顶杆，测试合闸时间为：
A相 B相 C相
65.2ms 64.2ms 64.9ms（注：断路器合闸成功）
测试245断路器低电压：合闸156V；分闸95V，符合标准。
检查CT18-Ⅱ机构中的挚子吃度，传动环节的润滑灵活性等，均符合标准无问题。
