有源滤波器在机场助航灯光系统中的谐波分

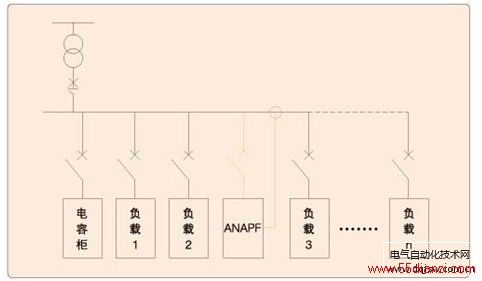

 图3 集中治理

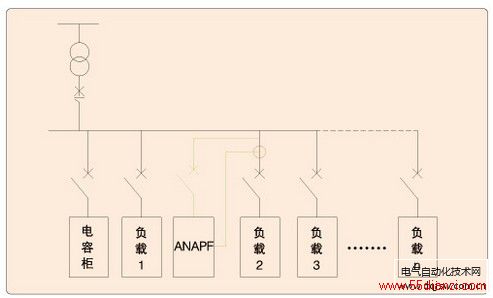

（2）局部治理适用于谐波源集中在某一条或几条馈出支路的配电系统，比如医院的精密仪器、UPS电源等，虽然单台设备的电流小，谐波含量低，但为防止其他设备产生的谐波对其干扰，采用局部谐波补偿，如图4所示： 图4 局部治理
（3）就地治理适用于谐波源比较明确且单台设备谐波含量较大的配电系统，比如大型商业区的景观照明、影剧院的可控硅调光设备、工业区的变频器调速设备等，单台设备电流大、谐波含量高、谐波电流大，为防止谐波电流影响其他用电设备，采用就地治理，如图5所示： 图5 就地治理

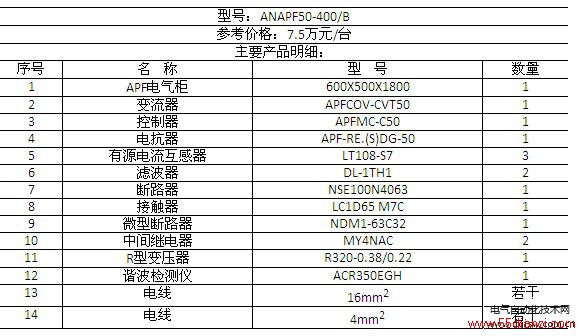

3.3 主要设备清单有源滤波器报价及主要元件清单4　结语动态有源滤波器可实时动态过滤各次谐波，不受负载变化影响，可以在谐波源处安装，也可以在变电站集中治理，安装方便，能耗小，效率高，并具备无功补偿和三相平衡功能，大大改善了功率因数。安装动态有源滤波器后，灯光站的各级谐波分量均低于3％，满足了公共电网接入点（PCC）的总谐波限值要求，各项指标符合《电能质量公用电网谐波》的国家标准，避免了集中谐波源设备之间的相互干扰和影响，从而保证调光器负载、内部供电系统的正常连续运行。治理效果较好，改善了供电质量，达到了预期的治理目标。
参考文献[1] 安科瑞电气股份有限公司产品手册.2013.01.版[2] 柴洁琼.机场助航灯光系统中谐波的分析与治理[J].电气应用，2013(16)[3] 《民用机场飞行区技术标准》（MH5001-2006)[4] 《电能质量 公用电网谐波》 GB/T 14549-93
